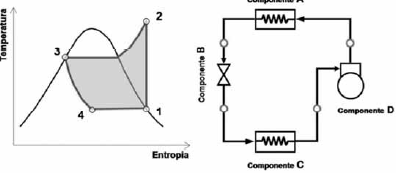

As figuras acima ilustram, esquematicamente, um refrigerador por compressão a vapor e seu respectivo ciclo termodinâmico no diagrama temperatura-entropia T-s. O fluido refrigerante usado é o R410a. Com base nessas informações e nas figuras, julgue o item que se segue.


O uso do R410a como refrigerante tem a vantagem de preservar o meio ambiente, pois é um gás ecológico que não agride a camada de ozônio e não contribui para o aquecimento global. Esse tipo de gás é uma mistura (blend) que, em caso de vazamento, permite repor a carga a seu valor original pela adição da quantidade perdida desse gás na composição padrão.

As figuras acima ilustram, esquematicamente, um refrigerador por compressão a vapor e seu respectivo ciclo termodinâmico no diagrama temperatura-entropia T-s. O fluido refrigerante usado é o R410a. Com base nessas informações e nas figuras, julgue o item que se segue.


O componente A é o condensador onde ocorre o processo 2-3. O processo é composto de um dessuperaquecimento inicial do vapor superaquecido, sem mudança de fase, até o estado de vapor saturado, ocorrendo, em seguida, uma troca de calor latente com a mudança de fase até o estado de vapor saturado.

As figuras acima ilustram, esquematicamente, um refrigerador por compressão a vapor e seu respectivo ciclo termodinâmico no diagrama temperatura-entropia T-s. O fluido refrigerante usado é o R410a. Com base nessas informações e nas figuras, julgue o item que se segue.


O componente C é o evaporador, responsável pelo processo 4-1 no diagrama T-s. Nesse componente ocorre o recebimento de calor latente, associado à mudança de fase da condição de mistura de líquido e vapor para o estado de vapor saturado. Esse calor latente representa o efeito útil do ciclo de refrigeração.

As figuras acima ilustram, esquematicamente, um refrigerador por compressão a vapor e seu respectivo ciclo termodinâmico no diagrama temperatura-entropia T-s. O fluido refrigerante usado é o R410a. Com base nessas informações e nas figuras, julgue o item que se segue.


No componente B ocorre a expansão do gás refrigerante, representado no diagrama T-s pelo processo 3-4. Essa expansão pode ser obtida utilizando-se uma válvula termostática que controla a vazão de refrigerante em função do superaquecimento do gás na entrada do compressor.

A figura acima ilustra, esquematicamente, os componentes de um equipamento de refrigeração por absorção típico, utilizando o par água-brometo de lítio. Julgue o item seguinte acerca de equipamentos de refrigeração por absorção típicos.


O fornecimento de calor ocorre no componente C, denominado aquecedor de solução. Nesse aquecedor, liberase o brometo de lítio, que é o fluido refrigerante utilizado. O fluido, então, segue em direção ao componente D, denominado evaporador, onde o efeito de refrigeração é obtido.

A figura acima ilustra, esquematicamente, os componentes de um equipamento de refrigeração por absorção típico, utilizando o par água-brometo de lítio. Julgue o item seguinte acerca de equipamentos de refrigeração por absorção típicos.


O componente A é o absorvedor do ciclo. Nesse local, o vapor d'água produzido pela ebulição no evaporador é absorvido pela solução concentrada de água-brometo de lítio proveniente do gerador, que é o componente B.

A figura acima ilustra, esquematicamente, os componentes de um equipamento de refrigeração por absorção típico, utilizando o par água-brometo de lítio. Julgue o item seguinte acerca de equipamentos de refrigeração por absorção típicos.


Uma máquina de absorção de queima direta é indicada para aplicações de cogeração, em que o calor residual do processo está disponível e pode ser diretamente fornecido ao equipamento de absorção. Já as máquinas de queima indireta utilizam a queima de algum gás combustível em um queimador acoplado ao gerador do ciclo.

A figura acima ilustra, esquematicamente, os componentes de um equipamento de refrigeração por absorção típico, utilizando o par água-brometo de lítio. Julgue o item seguinte acerca de equipamentos de refrigeração por absorção típicos.


Ciclos de refrigeração por absorção apresentam coeficientes de performance (COPs) menores que os dos ciclos de refrigeração por compressão de vapor. Tipicamente, os ciclos de refrigeração por absorção de simples efeito tem COP < 1,00, enquanto os equipamentos comerciais de duplo efeito permitem obter COPs acima desse valor.

A figura acima ilustra, esquematicamente, uma torre de resfriamento com suas partes principais. Considerando a torre mostrada, julgue o item.


A torre é de tiragem forçada, com escoamento cruzado.

A figura acima ilustra, esquematicamente, uma torre de resfriamento com suas partes principais. Considerando a torre mostrada, julgue o item.


Entre os componentes da torre de resfriamento mostrada na figura são corretamente identificados: o enchimento -04, o ventilador -06 e o eliminador de gotas -03.
