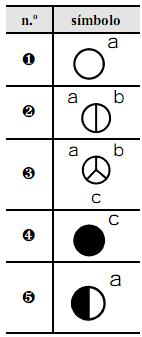

Conforme norma pertinente para instalações elétricas em baixa tensão, na tabela parcial de interruptores apresentada acima, os símbolos de ❶ a ❺ correspondem, respectivamente, a:

Interruptores de uma seção, de duas seções, de três seções, intermediário ou four-way e paralelo ou three-way.

Com base na simbologia utilizada na tabela parcial de dutos e distribuição de condutores acima, e considerando a norma pertinente para instalações elétricas em baixa tensão, julgue o item subsequente:

Os símbolos na tabela representam condutores internos a eletrodutos. Mais especificamente, os condutores de ➊ a ➍ são os de fase, de neutro, de retorno e de terra, respectivamente.

As três tabelas abaixo apresentam situações comumente encontradas em instalações elétricas prediais de baixa tensão.

circuito de tomada e iluminação

quantidade	pontos	potência unitária (W)
5	luz	60
7	luz	100
10	TUG	100

tabela I

descritivo de cargas de uso diário de um apartamento
pequeno, alimentado por um circuito básico

quantidade	tipo	potência unitária (W)
2	tv LCD	85
1	som HiFi	150
1	geladeira	300
2	chuveiro	3.700
1	máquina de lavar	750
12	lâmpadas	60

tabela II

potência aparente de tomada de uso geral (TUG)
e de iluminação

quantidade	pontos (local)	potência (VA)
1	luz (sala)	100
1	luz (dormitório)	100
4	TUG (sala)	400
1	luz (banheiro)	100

tabela III

Com relação às informações e dados acima, julgue o item a seguir.

Considerando que os dados da tabela III (dados de potência em VA) sejam de uma instalação elétrica predial em baixa tensão que possua também tomadas de uso exclusivo (TUEs), cuja potência totaliza 10.000 W, então, a potência ativa total requerida pela instalação será igual a 11.900 W.

As três tabelas abaixo apresentam situações comumente encontradas em instalações elétricas prediais de baixa tensão.

circuito de tomada e iluminação

quantidade	pontos	potência unitária (W)
5	luz	60
7	luz	100
10	TUG	100

tabela I

descritivo de cargas de uso diário de um apartamento
pequeno, alimentado por um circuito básico

quantidade	tipo	potência unitária (W)
2	tv LCD	85
1	som HiFi	150
1	geladeira	300
2	chuveiro	3.700
1	máquina de lavar	750
12	lâmpadas	60

tabela II

potência aparente de tomada de uso geral (TUG)
e de iluminação

quantidade	pontos (local)	potência (VA)
1	luz (sala)	100
1	luz (dormitório)	100
4	TUG (sala)	400
1	luz (banheiro)	100

tabela III

Com relação às informações e dados acima, julgue o item a seguir.

Tendo como base a tabela II e considerando o uso de somente sete lâmpadas entre outras cargas e hábitos noturnos (após 18h), é correto afirmar que o fator de demanda noturno dessa instalação será superior a 95%.

As três tabelas abaixo apresentam situações comumente encontradas em instalações elétricas prediais de baixa tensão.

circuito de tomada e iluminação

quantidade	pontos	potência unitária (W)
5	luz	60
7	luz	100
10	TUG	100

tabela I

descritivo de cargas de uso diário de um apartamento
pequeno, alimentado por um circuito básico

quantidade	tipo	potência unitária (W)
2	tv LCD	85
1	som HiFi	150
1	geladeira	300
2	chuveiro	3.700
1	máquina de lavar	750
12	lâmpadas	60

tabela II

potência aparente de tomada de uso geral (TUG)
e de iluminação

quantidade	pontos (local)	potência (VA)
1	luz (sala)	100
1	luz (dormitório)	100
4	TUG (sala)	400
1	luz (banheiro)	100

tabela III

Com relação às informações e dados acima, julgue o item a seguir.

Com base na tabela I e considerando que a instalação elétrica seja suprida por tensão fase-neutro igual a 220 V, é correto afirmar que, entre os disjuntores de 10 A e de 15 A, o mais apropriado para essa instalação será o de 15 A.

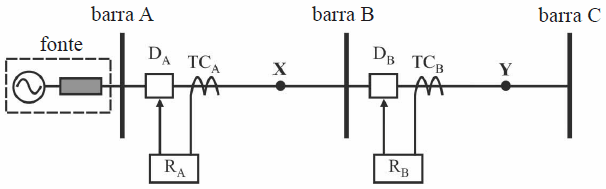

Na figura abaixo, é ilustrado um sistema elétrico monofásico hipotético. Os disjuntores D_A e D_B têm abertura comandada pelos relés de sobrecorrente tempo inverso não direcionais R_A e R_B, que, por sua vez, são alimentados pelos transformadores de correntes TC_A e TC_B, respectivamente.

Na tabela a seguir, são apresentados os ajustes utilizados nos relés R_A e R_B.

relé	relação de transformação do TC	ajuste de corrente (TAP)	múltiplo de tempo (TMS)
RA	200:1	1 A	0,25
RB	100:1	1 A	0,1

Considerando que os disjuntores D_A e D_B tenham o mesmo tempo total de abertura de 0,5 s; que o tempo de sobrepercurso dos relés R_A e R_B seja desprezível; e que esses relés utilizem a curva de operação muito inversa, que relaciona o tempo de atuação do relé \( (T_{at}) \) com a corrente vista por ele (I_r) por: \( T_{at} = { \large 13,5 ⋅ TMS \over \left({ \large Ir \over TAP}\right) -1} \), julgue o item a seguir.

Caso ocorra um curto-circuito monofásico no ponto X e a fonte forneça uma corrente de curto-circuito igual a 3.100 A, então é correto afirmar que ambos os relés R_A e R_B devem enviar um comando de abertura para os seus disjuntores associados.

Na figura abaixo, é ilustrado um sistema elétrico monofásico hipotético. Os disjuntores D_A e D_B têm abertura comandada pelos relés de sobrecorrente tempo inverso não direcionais R_A e R_B, que, por sua vez, são alimentados pelos transformadores de correntes TC_A e TC_B, respectivamente.

Na tabela a seguir, são apresentados os ajustes utilizados nos relés R_A e R_B.

relé	relação de transformação do TC	ajuste de corrente (TAP)	múltiplo de tempo (TMS)
RA	200:1	1 A	0,25
RB	100:1	1 A	0,1

Considerando que os disjuntores D_A e D_B tenham o mesmo tempo total de abertura de 0,5 s; que o tempo de sobrepercurso dos relés R_A e R_B seja desprezível; e que esses relés utilizem a curva de operação muito inversa, que relaciona o tempo de atuação do relé \( (T_{at}) \) com a corrente vista por ele (I_r) por: \( T_{at} = { \large 13,5 ⋅ TMS \over \left({ \large Ir \over TAP}\right) -1} \), julgue o item a seguir.

Caso ocorra um curto-circuito monofásico no ponto Y e a fonte forneça uma corrente de curto-circuito igual a 1.100 A, então é correto concluir que há seletividade na operação dos relés R_A e R_B.

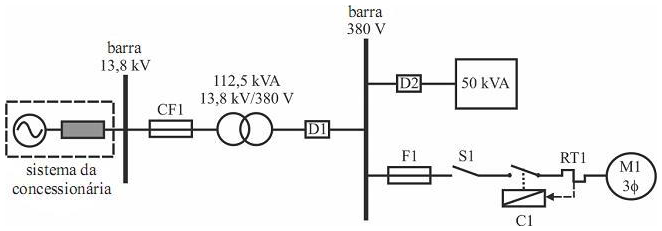

Acerca das características gerais e dos requisitos básicos de desempenho dos dispositivos de proteção acima citados, julgue os itens que se seguem.

O tempo de atuação do fusível F1 é determinado de pontos que se localizam sobre a sua curva de tempo mínimo de fusão de corrente.

Acerca das características gerais e dos requisitos básicos de desempenho dos dispositivos de proteção acima citados, julgue os itens que se seguem:

O disjuntor D1 deve ser dimensionado para proteger o sistema elétrico contra curtos-circuitos na barra de 380 V e nos circuitos terminais que emanam dessa barra. Para tanto, ele deve ter atuação coordenada com o mais lento dos dispositivos D2 e F1.

Com relação ao circuito acima, julgue o item a seguir.

A corrente equivalente de Norton vista entre os pontos A e B do circuito é igual a \( { \large 1 \over 3} A \).
