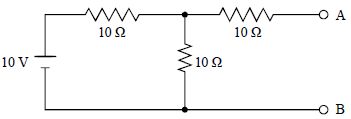

Com relação ao circuito acima, julgue os próximos itens.

A tensão equivalente de Thevenin vista entre os pontos A e B do circuito é igual a 5 V.

Com relação ao circuito acima, julgue o item a seguir.

A resistência equivalente de Thevenin vista entre os pontos A e B do circuito é igual a \( 15\ \Omega \).

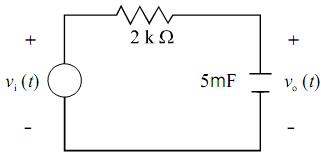

Considerando que, no circuito esquematizado na figura acima, todos os componentes sejam ideais, julgue os itens subsequentes:

Se a tensão de entrada v_i (t) for senoidal, então, quanto maior for a frequência do sinal de entrada, menor será a impedância do capacitor.

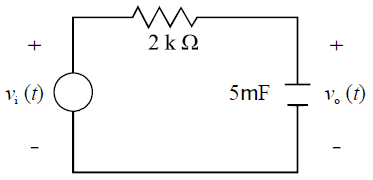

Considerando que, no circuito esquematizado na figura acima, todos os componentes sejam ideais, julgue o item a seguir.

No domínio da frequência complexa, a função de transferência entre o sinal de saída \( v_o(s) \) e \( v_i(s) \), em que s é operador da transformada de Laplace, é dada por \( { \large v_o(s) \over v_i (s)} = { \large 0,01 \over 1 + s / 0,01} \).

Considerando que, no circuito esquematizado na figura acima, todos os componentes sejam ideais, julgue os itens subsequentes:

No domínio da frequência, o circuito mostrado funciona como um filtro passa-baixa.

Considerando que, no circuito esquematizado na figura acima, todos os componentes sejam ideais, julgue os itens subsequentes:

Se a tensão de entrada v_i (t) tiver o valor de 0 V e subir, no instante t = 0, instantaneamente, para 5 V, permanecendo nesse valor nos instantes subsequentes, então a tensão de saída v_o(t), em V, será dada por v₀= 5( e^-0,01t - 1)

Considerando que, no circuito esquematizado na figura acima, todos os componentes sejam ideais, julgue os itens subsequentes:

Se a tensão de entrada v_i(t) tiver o valor igual a 0 V e subir instantaneamente para 5 V, permanecendo nesse valor nos instantes de tempo subsequentes, então, ao longo do tempo, a partir desse instante no qual ocorrer a variação, a tensão de saída v_o(t) irá se aproximar de forma assintótica do valor de tensão 5 V.

Considerando que, no circuito esquematizado na figura acima, todos os componentes sejam ideais, julgue os itens subsequentes:

Se a tensão de entrada v_i (t) tiver o valor igual a 0 V e, instantaneamente, esse valor subir para 5 V, permanecendo nesse valor nos instantes subsequentes, então, logo imediatamente após essa variação instantânea, o valor da tensão no capacitor será igual a 5 V

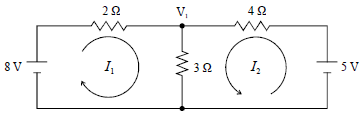

Com relação ao circuito mostrado acima, julgue o item a seguir.

A corrente \( I_1 \) é igual a \( { \large 41 \over 26} \) A.

Com relação ao circuito mostrado acima, julgue o item a seguir.

A tensão nodal \( V_1 \) é igual a \( { \large 63 \over 13} \) V.
