Com relação ao circuito mostrado acima, julgue os itens seguintes:

As equações de malha a seguir descrevem corretamente as relações entre tensões e correntes no circuito:

8 - 4 I₁ +3( I₁ + I₂) = 0
5 - 2 I₁ + 3( I₁ + I₂) = 0

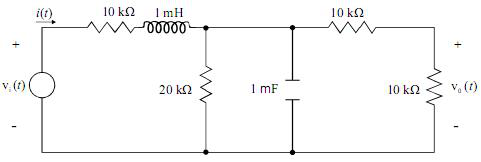

Com relação ao circuito mostrado na figura acima, julgue os itens que se seguem:

Caso a tensão de entrada v_i (t) seja constante e ocorra retirada do capacitor do circuito, sendo mantidos os demais componentes do circuito, a retirada do capacitor não afetará a tensão de saída em regime permanente.

Com relação ao circuito mostrado na figura acima, julgue os itens que se seguem:

Caso o capacitor estivesse com defeito e funcionasse como se estivesse em curto-circuito, a tensão de saída v_o(t) seria diferente de zero, se a tensão de entrada fosse senoidal.

Com relação ao circuito mostrado na figura acima, julgue os itens que se seguem:


Caso o sinal de entrada v_i (t) fosse um sinal senoidal com amplitude igual a 10 V e frequência de 100 MHz, então a tensão de saída v_o(t) seria também senoidal, mas teria amplitude de 5 V.

Com relação ao circuito mostrado na figura acima, julgue os itens que se seguem:


Se a tensão de entrada v_i (t) for uma tensão constante e igual a 40 V, então, em regime permanente, a tensão v_o(t) assumirá um valor constante igual a 10 V.

Com relação ao circuito mostrado na figura acima, julgue os itens que se seguem:

Se a tensão de entrada v_i (t) for uma tensão constante e igual a 40 V, então, em regime permanente, a corrente i(t) assumirá um valor constante igual a 2 mA

Com relação ao circuito mostrado na figura acima, julgue os itens que se seguem:

Supondo que o sinal v_i (t) seja senoidal e tenha frequência igual a 60 Hz, então, as reatâncias capacitiva e indutiva no circuito terão valores de 1Ω e 0,377 Ω, respectivamente.

Suponha uma linha de transmissão (LT) com impedância série de sequência positiva cujo módulo é igual a 100 S e fase 78º. A proteção elétrica dessa LT é feita utilizando-se relés de distância em seus terminais, com suas primeiras e segundas zonas de operação ajustadas para os alcances de 80% e 120% do comprimento total da LT, respectivamente. Para uma situação de curto-circuito em determinado ponto do sistema elétrico, a impedância primária vista pelo relé instalado em um dos terminais dessa linha tem módulo igual a 50 S e fase !78º. Considerando que os transformadores para instrumentos que alimentam esse relé estejam instalados com as polaridades corretas, julgue os itens de 80 a 82.

O referido relé não deve atuar para esse curto-circuito, se a característica do tipo admitância for utilizada nas suas duas zonas de operação e se o ângulo de máximo torque dessa característica for ajustado para o mesmo valor do ângulo da impedância série de sequência positiva da LT.

Com relação às máquinas elétricas, julgue os próximos itens:

Motores de indução trifásicos utilizam, para partida, dispositivo chave estrela-triângulo a fim de reduzir a corrente de partida. Para isso, o motor precisa ter três terminais de alimentação.

Acerca da proteção de máquinas elétricas rotativas e transformadores, julgue os itens a seguir:

Apesar de os relés de subtensão serem os recomendados para proteger um motor contra a redução súbita da tensão de alimentação, os relés térmicos de sobrecarga também são adequados para esse fim.
