Prova Completa: Tecnologista Pl - Modelos Tridimensionais (INT - IDECAN

3293270 Ano: 2012
Disciplina: Desenho Técnico e Industrial
Banca: IDECAN
Orgão: INT

Provas:

Tecnologista Pl - Modelos Tridimensionais
Provas ×

Assinale a alternativa que apresenta a definição de recurso fino do programa Solidworks.

A

Um recurso extrudado ou revolucionado com espessura de parede constante. Peças de chapas metálicas são tipicamente criadas a partir deste recurso.

B

Um recurso de uma superfície deformada criada por meio da expansão, limitação ou compressão da superfície selecionada.

C

Um recurso utilizado com frequência ou uma combinação de recursos para criação de chapas finas.

D

Um recurso utilizado para abrir um arquivo de peça de acesso somente para leitura, enquanto outro usuário faz alterações na mesma peça.

E

Um recurso que utiliza restrições geométricas entre entidades de esboço ou entre uma entidade de esboço e um plano, eixo, aresta ou vértice.

Provas

Questão presente nas seguintes provas

3293269 Ano: 2012
Disciplina: Desenho Técnico e Industrial
Banca: IDECAN
Orgão: INT

Provas:

Tecnologista Pl - Modelos Tridimensionais
Provas ×

De acordo com o programa Solidworks, o que é uma dimensão de ordenada?

A

Uma cadeia de dimensões medidas a partir de uma ordenada zero baseada em relações paramétricas em um desenho ou esboço.

B

Conhecida como dimensão do modelo, ela define o valor para uma entidade do esboço. Pode controlar também a distância, a espessura e os parâmetros do recurso.

C

Uma dimensão em um desenho que exibe a medida de um item, mas não pode direcionar o modelo e seus valores não podem ser modificados.

D

Uma dimensão especificada em um esboço ou um recurso em documento de peça ou montagem, que define algumas entidades em um modelo qualquer.

E

Uma dimensão em um desenho que exibe a medida de um item, destacando em ordem crescente sua importância no conjunto montado.

Provas

Questão presente nas seguintes provas

3293268 Ano: 2012
Disciplina: Desenho Técnico e Industrial
Banca: IDECAN
Orgão: INT

Provas:

Tecnologista Pl - Modelos Tridimensionais
Provas ×

Sobre o Software Autodesk Inventor (versão em Inglês a partir de 2008), que possui referências à adição de restrições de montagem, marque V para as afirmativas verdadeiras e F para as falsas.

( ) O comando Mate permite a seleção de eixo da peça e a seleção de aresta da peça.

( ) O comando Flush permite o alinhamento de faces não paralelas.

( ) O comando Insert é a combinação do Mate de face entre faces planares e Mate de eixo entre os eixos de dois componentes.

( ) A restrição Tangent é utilizada para aplicar um ponto de tangência entre faces, planos, cilindros, esferas e cones.

A sequência está correta em

Provas

Questão presente nas seguintes provas

3293267 Ano: 2012
Disciplina: Desenho Técnico e Industrial
Banca: IDECAN
Orgão: INT

Provas:

Tecnologista Pl - Modelos Tridimensionais
Provas ×

O Software Autodesk Inventor na criação de perfil básico (sketch) é um dos mais importantes e utilizados softwares de modelagem. Qual constraint relacionado cria uma restrição entre uma spline e uma curva de modo a gerar curvatura contínua entre elas?

Provas

Questão presente nas seguintes provas

3293266 Ano: 2012
Disciplina: Engenharia Mecânica
Banca: IDECAN
Orgão: INT

Provas:

Tecnologista Pl - Modelos Tridimensionais
Provas ×

Sistemas MecânicosProcessos de FabricaçãoUsinagem

O acabamento superficial dos produtos, depois de submetidos à usinagem ou outro processo similar, é usualmente medido em μm (10^–3 mm). Assinale a alternativa que relaciona corretamente o processo e a faixa de acabamento.

Provas

Questão presente nas seguintes provas

3293265 Ano: 2012
Disciplina: Engenharia Mecânica
Banca: IDECAN
Orgão: INT

Provas:

Tecnologista Pl - Modelos Tridimensionais
Provas ×

Desenho Técnico Mecânico

O Solidworks é uma ferramenta consagrada no projeto mecânico assistido por computador. Dentre seus recursos, encontra-se o Toolbox que fornece as seguintes ferramentas de engenharia, EXCETO:

Provas

Questão presente nas seguintes provas

3293264 Ano: 2012
Disciplina: Engenharia Mecânica
Banca: IDECAN
Orgão: INT

Provas:

Tecnologista Pl - Modelos Tridimensionais
Provas ×

Acerca das propriedades mecânicas de materiais não ferrosos, polímeros e cerâmicos, que são extremamente importantes na sua seleção, especialmente quando se visa determinadas aplicações/utilizações, assinale a alternativa correta.

A

As ligas de Alumínio (Al) tratadas termicamente são as que alcançam os maiores valores de tensão-limite de ruptura à tração dentre os não ferrosos.

B

As ligas de Níquel-Cobre (Ni-Cu) do tipo Monel são as que atingem os maiores valores de resistência à tração dentre os não ferrosos.

C

As ligas de Cobre com 2% de Berílio (Cu-Be), que passam por processo de envelhecimento, são as que atingem maiores valores de resistência à tração, chegando a 1310 Mpa em seu limite de ruptura.

D

Dentre os polímeros, os termofixos do tipo Epóxi são os menos resistentes do ponto de vista mecânico.

E

Dos materiais cerâmicos, a Alumina (Al₂O₃) é o de maior dureza e resistência à tração se pós-processada via sinterização sob pressão.

Provas

Questão presente nas seguintes provas

3293263 Ano: 2012
Disciplina: Engenharia Mecânica
Banca: IDECAN
Orgão: INT

Provas:

Tecnologista Pl - Modelos Tridimensionais
Provas ×

Conformação Mecânica

Sobre a importância da manipulação/controle dos defeitos pontuais de superfície e estendidos, nos materiais metálicos, com objetivo de se obter as propriedades mecânicas, elétricas, magnéticas e ópticas desejadas nos materiais de engenharia, assinale a alternativa correta.

A

Os defeitos dos materiais, tais como discordâncias, defeitos pontuais e contorno de grão, atuam como barreiras à movimentação entre as suas partes internas durante uma conformação, diminuindo sua resistência à solicitação imposta pela conformação.

B

É possível, por meio da diminuição do número e densidade das discordâncias de um dado material metálico, aumentar sua resistência pela aplicação de tensão mecânica e obter seu endurecimento (encruamento).

C

A densidade das discordâncias pode ser muito e drasticamente reduzida pelo aquecimento por longo tempo, aumentando a ductilidade dos materiais metálicos.

D

Ao inserir intencionalmente átomos substitucionais e/ou intersticiais em um material metálico, ocorre a solubilização sólida que promove um endurecimento pelo tamanho de grão.

E

Ao se reduzir o número de grãos, o que equivale a aumentar o seu tamanho, obtém-se o endurecimento de um material metálico por tamanho de grão via refinamento.

Provas

Questão presente nas seguintes provas

3293262 Ano: 2012
Disciplina: Engenharia Mecânica
Banca: IDECAN
Orgão: INT

Provas:

Tecnologista Pl - Modelos Tridimensionais
Provas ×

Metrologia

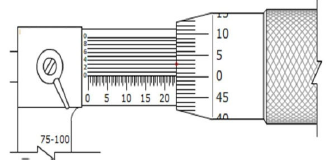

O micrômetro é um dos principais instrumentos de medição, sendo amplamente utilizado pela alta capacidade de resolução. Assinale a alternativa que apresenta a leitura correta do micrômetro.

Enunciado 3598404-1
