Em caso de choque elétrico, deve-se

I remover imediatamente, com as mãos nuas, a vítima que estiver em contato com a instalação elétrica energizada.
II desligar o disjuntor ou a chave geral de energia, caso o choque tenha ocorrido dentro de casa.
III afastar a vítima da área energizada com auxílio de um material isolante.

Assinale a opção correta.

Assinale a opção que apresenta a vista indicada pela seta A na figura acima.

Considerando-se as figuras acima, assinale a opção que apresenta o comando do AutoCAD que permite a obtenção da figura II a partir da figura I.

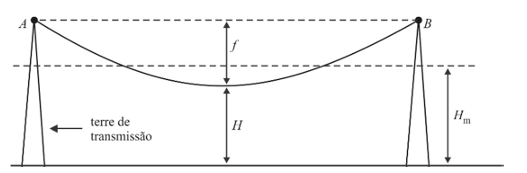

Uma linha de transmissão, com capacidade de 138 kV, montada em uma torre de circuito duplo, foi instalada em torres de transmissão, entre os pontos A e B, conforme diagrama a seguir. A altura dos pontos A e B em relação ao solo é 40 m e a distância entre eles é 1.000 m; o peso específico do material do cabo é 0,16 kgf/m e, no ponto distante de H do solo, a tração tangente ao cabo é 10³ kgf.




Com base nessas informações, assinale a opção correta.

É característica ideal dos cabos condutores utilizados nas linhas de transmissão de energia elétrica

I a resistividade elétrica baixa;
II a resistência mecânica alta;
III a alta resistência à oxidação.

Assinale a opção correta.

O aumento das dimensões A, B, C, D, E e F leva a maiores valores de corrente nominal da chave e ao aumento da tensão a que a chave pode ser submetida.

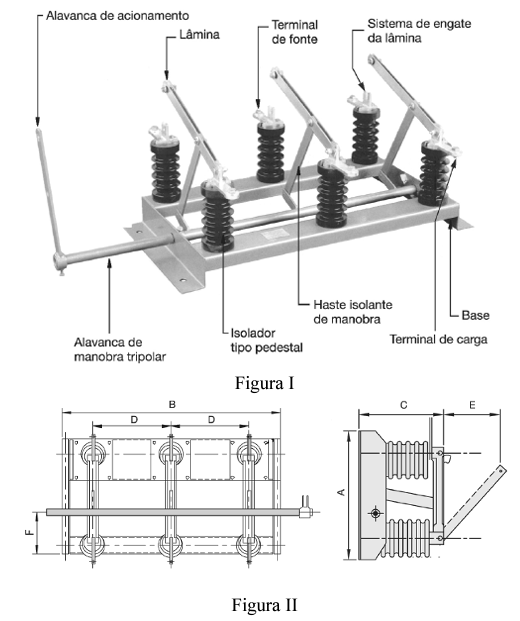

Considerando a chave seccionadora tripolar ilustrada na figura I, cujas dimensões A, B, C, D, E e F são mostradas na figura II, assinale a opção correta.

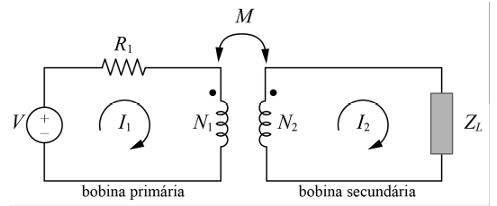

Para o transformador apresentado na figura precedente, R₁ é 1 Ω, a carga Z_L tem indutância real de 2 Ω, o valor da fonte V, em módulo, é 30 V e a relação N₁:N₂ é de 10:1. O fluxo magnético através da bobina primária é 40 µWb e o fluxo acoplado na bobina secundária é 30 µWb.

Com base nessas informações, assinale a opção correta.

Nas instalações elétricas, o aterramento elétrico é capaz de fornecer

I uma ligação de baixa resistência com a terra, oferecendo um percurso de retorno entre o ponto de defeito e a fonte, reduzindo os potenciais até a atuação de dispositivos de proteção.
II percursos de alta impedância entre equipamento elétrico ou eletrônico e objetos metálicos próximos, para minimizar os riscos pessoais no caso de defeito interno no equipamento.
III um percurso para a retenção de descargas eletrostáticas, prevenindo a ocorrência de potenciais perigosos, que possam causar um arco ou uma centelha.

Assinale a opção correta.

Uma instalação industrial apresenta corrente nominal de 70 A, corrente de ruptura elevada e tempo de resposta baixo. Nessa instalação, que demanda proteção de alta confiabilidade, deve ser utilizado um fusível com soquete cilíndrico.

Na situação hipotética apresentada, é adequado o uso de um fusível
