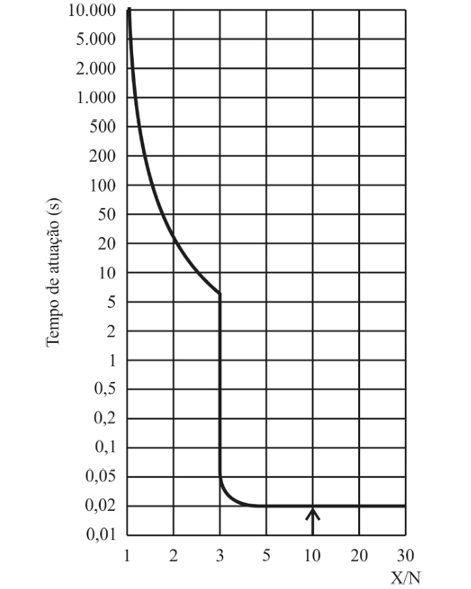

A seguir, é mostrada a curva característica tempo de atuação, em segundos, versus corrente para determinado disjuntor. No eixo x da curva, X/N é a relação entre o valor da corrente que chega ao circuito e a corrente nominal.




A partir dessas informações e considerando uma corrente nominal de 10 A, assinale a opção correta.

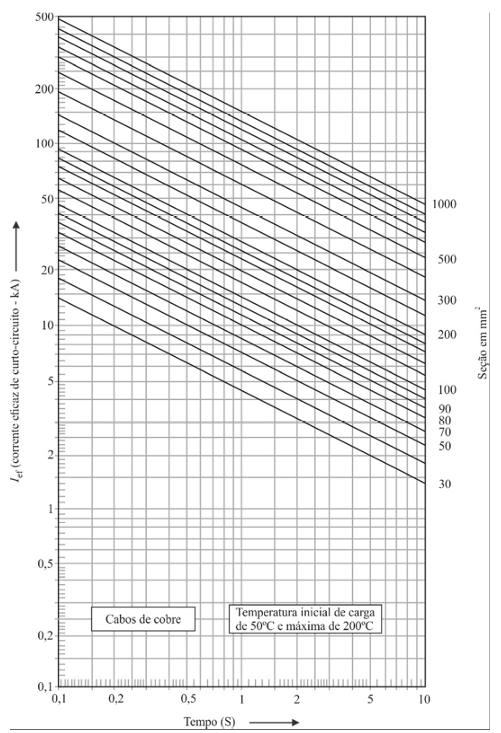

O gráfico a seguir mostra a corrente eficaz de curto-circuito de um sistema elétrico em função do tempo de proteção que o condutor precisa sustentar, para vários valores da seção de cabo de cobre, sem isolação.

A partir do gráfico apresentado e considerando que, para a temperatura de operação do sistema, a resistividade do cobre é 0,02 W.mm²/m, assinale a opção correta.

Acerca dos condutores elétricos, assinale a opção correta.

Na configuração apresentada na figura 26A1, o circuito de comando não funcionará corretamente por causa da ausência de

Na figura 26A1, os símbolos associados à indicação 16 A representam

Assinale a opção que apresenta uma grandeza eletromagnética e a respectiva unidade no sistema internacional (SI).

Com relação a sistemas elétricos de potência (SEPs) e às potências elétricas com eles envolvidas, assinale a opção correta.

A respeito da representação usual de um sistema elétrico de potência trifásico equilibrado operando em regime permanente de 60 Hz, julgue os itens a seguir.

I O diagrama unifilar é muito utilizado.
II Um transformador de potência pode ser representado por uma resistência em série com uma reatância indutiva.
III Uma linha de transmissão é comumente representada por uma resistência em série com a reatância capacitiva da linha.

Assinale a opção correta.

Se a potência aparente complexa consumida por uma carga elétrica for (60 – j80) kVA, é correto concluir que essa carga tem fator de potência igual a

Se, em determinado momento, uma carga elétrica alimentada por uma fonte alternada consumir 900 kW e 1,2 MVAr, então o valor da potência aparente consumida por ela estará entre
