Questões do Concurso Itaipu - CESPE / CEBRASPE

3087111 Ano: 2024
Disciplina: Engenharia Elétrica
Banca: CESPE / CEBRASPE
Orgão: Itaipu

Provas:

Técnico - Operador de Usina
Provas ×

Transformadores e Máquinas ElétricasMáquinas Síncronas

Considerando um sistema gerador que utiliza um motor síncrono, com tensão de linha (V_T) igual a 69 kV, corrente de linha (I_T) igual a 2 kA, fator de potência igual a 1, frequência do sistema igual a 60 Hz e número de polos igual a 8, assinale a opção correta.

A

A potência útil de saída do sistema, em watts, é igual a 138 MW.

B

A velocidade de rotação no rotor da turbina é igual a 1200 rpm.

C

De acordo com o primeiro método de Ziegler-Nichols, a partir da equação da tensão em função do tempo, é possível determinar os valores dos parâmetros utilizados para fazer a programação do controle PID desse motor.

D

O processo de controle na turbina desse motor, por meio de um controle PID, é um controle de malha aberta.

E

De acordo com o segundo método de Ziegler-Nichols, para conseguir os parâmetros do controlador, é aplicado um controle proporcional, que será elevado até um valor crítico que é utilizado para calcular os parâmetros do controlador PID desse motor.

Provas

Questão presente nas seguintes provas

3087110 Ano: 2024
Disciplina: Engenharia Elétrica
Banca: CESPE / CEBRASPE
Orgão: Itaipu

Provas:

Técnico - Operador de Usina
Provas ×

Instalações ElétricasEquipamentos em Baixa Tensão

A respeito da distribuição das tomadas e dos pontos de iluminação em um projeto de instalação de baixa tensão, assinale a opção correta.

A

Em copas, cozinhas e áreas de serviço com perímetro igual a 15 m, o número mínimo de tomadas elétricas é igual a 6.

B

O local indicado para instalação do quadro de energia de uma residência deve ser de acesso livre e instalado o mais distante possível das instalações elétricas, para reduzir a chance de curtos-circuitos.

C

Para o funcionamento de uma televisão, é necessária a instalação de uma tomada de uso específico.

D

Para banheiros, são indicadas pelo menos 1 tomada de uso geral, próxima ao lavatório, e 1 tomada de uso específico, para instalação de chuveiro elétrico.

E

Todas as tomadas de uso específico de uma residência devem ser conectadas a um mesmo circuito elétrico.

Provas

Questão presente nas seguintes provas

3087109 Ano: 2024
Disciplina: Eletroeletrônica
Banca: CESPE / CEBRASPE
Orgão: Itaipu

Provas:

Técnico - Operador de Usina
Provas ×

EletrotécnicaSimbologia Elétrica
EletrotécnicaInstrumentos e Medições elétricas

Considerando os símbolos de projetos elétricos, julgue os itens a seguir.

I O símbolo Enunciado 3361785-1

representa condutor de fase no interior do eletroduto.
II O símbolo Enunciado 3361785-2

representa condutor neutro no interior do eletroduto.
III O símbolo Enunciado 3361785-3

representa quadro parcial de luz e força embutido.
IV O símbolo Enunciado 3361785-4

representa chave seccionadora.

Assinale a opção correta.

Provas

Questão presente nas seguintes provas

3087108 Ano: 2024
Disciplina: Engenharia Elétrica
Banca: CESPE / CEBRASPE
Orgão: Itaipu

Provas:

Técnico - Operador de Usina
Provas ×

Instalações ElétricasAterramentos

O sistema de aterramento de uma torre de alta tensão foi projetado como uma malha e possui corrente de choque igual a 9 A. Nessas condições, a resistência do corpo de uma pessoa é igual a 950 Ω, a resistência de contato entre o pé da pessoa e o solo é igual a 100 Ω, a resistência máxima de uma haste é igual a 50 Ω e o condutor que liga as hastes possui resistência irrelevante.
Acerca dessa situação hipotética, assinale a opção correta.

A

Na situação, a tensão de contato de uma pessoa com a torre é maior que 10 kV.

B

Na situação, a tensão de passo de uma pessoa passando sobre um eletrodo de aterramento é menor que 10 kV.

C

O tipo de solo onde o aterramento foi instalado não é relevante para a elaboração do projeto do sistema de aterramento.

D

O sistema de aterramento em questão deve ser realizado afastado da fundação da torre.

E

Para que o sistema seja efetivo, é necessária a instalação de, no mínimo, 5 hastes em paralelo.

Provas

Questão presente nas seguintes provas

3087107 Ano: 2024
Disciplina: Engenharia Elétrica
Banca: CESPE / CEBRASPE
Orgão: Itaipu

Provas:

Técnico - Operador de Usina
Provas ×

Instalações ElétricasAterramentos

Em relação a sistemas de aterramento, assinale a opção correta.

A

Um sistema de aterramento em instalações elétricas de baixa tensão inclui condutores de energia, condutores de conexão e eletrodos.

B

Um eletrodo de aterramento deve oferecer um caminho de alta impedância para os diversos tipos de corrente que atravessam o sistema de aterramento.

C

É importante integrar cada um dos subsistemas de aterramento na instalação.

D

Um disjuntor diferencial-residual deve ser utilizado em um esquema de aterramento TN-C.

E

Nos aterramentos com arranjo IT, o neutro deve estar distribuído pela instalação.

Provas

Questão presente nas seguintes provas

3087106 Ano: 2024
Disciplina: Engenharia Civil
Banca: CESPE / CEBRASPE
Orgão: Itaipu

Provas:

Técnico - Operador de Usina
Provas ×

EstruturasAnálise Estrutural
Resistência dos Materiais e Análise Estrutural

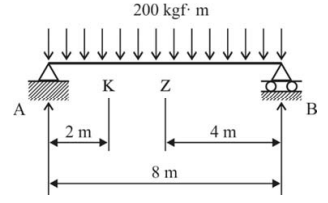

A partir da figura precedente, que representa uma viga apoiada em dois pontos, com uma carga espalhada, assinale a opção correta.

Provas

Questão presente nas seguintes provas

3087105 Ano: 2024
Disciplina: Engenharia Civil
Banca: CESPE / CEBRASPE
Orgão: Itaipu

Provas:

Técnico - Operador de Usina
Provas ×

EstruturasAnálise Estrutural
Resistência dos Materiais e Análise Estrutural

Considerando conceitos referentes à resistência dos materiais, assinale a opção correta.

A

A deformação de uma barra é calculada por é t = ^Pmédio/A , em que t é a deformação, em kPA, P é o valor médio da carga aplicada na superfície da barra e A é a área da superfície da barra.

B

Em um projeto de estruturas, a escolha de um coeficiente de segurança muito grande pode levar a estruturas com uma possibilidade de falha desnecessariamente alta.

C

A tensão de cisalhamento em uma barra é calculada por σ = P/A , em que σ é a tensão de cisalhamento, P é o valor da carga aplicada na secção transversal da barra e A é a área da seção transversal da barra.

D

A tensão de esmagamento em uma conexão entre uma placa e um parafuso é calculada por σ_e= P/t.d, em que P é a carga feita pelo parafuso na placa, t é a espessura da placa e d é o diâmetro do parafuso.

E

A carga que um elemento estrutural ou um membro de máquina poderá suportar sob condições normais de utilização é chamada valor de carga-limite.

Provas

Questão presente nas seguintes provas

3087104 Ano: 2024
Disciplina: Engenharia Elétrica
Banca: CESPE / CEBRASPE
Orgão: Itaipu

Provas:

Técnico - Operador de Usina
Provas ×

Instalações ElétricasSubestações
Sistemas Elétricos de PotênciaDistribuição de Energia Elétrica

Assinale a opção correta no que diz respeito aos quadros e painéis de comando de subestações de energia.

A

Os cabos utilizados para o aterramento dos quadros de controle devem ter seção entre 70 mm² e 120 mm².

B

A largura das chapas de metal utilizadas para fabricação dos quadros de tensão deve ser de, no mínimo, 2 mm.

C

Quadros de comando podem ser submetidos à umidade relativa do ar igual a 98% sem que haja prejuízos na condição de funcionamento.

D

As condições climáticas às quais o quadro de comando é submetido influenciam no funcionamento eletromecânico das chaves seccionadoras presentes no quadro.

E

O painel de controle de uma subestação deve ser, no mínimo, igual a IP46.

Provas

Questão presente nas seguintes provas

3087103 Ano: 2024
Disciplina: Engenharia Elétrica
Banca: CESPE / CEBRASPE
Orgão: Itaipu

Provas:

Técnico - Operador de Usina
Provas ×

Instalações ElétricasEquipamentos em Média Tensão
Sistemas Elétricos de PotênciaDistribuição de Energia Elétrica

Assinale a opção correta a respeito do quadro de comando de uma subestação que opera com tensão igual a 230 kV.

A

A referida subestação possui um conjunto de manobras que é composto por um cubículo ou por um quadro de comando.

B

Os disjuntores de média tensão dessa subestação devem estar dimensionados para suportar correntes de curta duração com valor eficaz igual a 16 kA.

C

A classe de descarga dos para-raios de sobretensão instalados nos cubículos do quadro de comando deve ser igual a 1.

D

O quadro de proteção do transformador tripolar TR₁ dessa subestação deve possuir um disjuntor a óleo, com corrente nominal mínima igual a 1600 A.

E

O quadro de comando de acionamento do transformador de serviço auxiliar deve conter chaves seccionadoras com tensão máxima de operação maior que 48 kV.

Provas

Questão presente nas seguintes provas

3087102 Ano: 2024
Disciplina: Engenharia Elétrica
Banca: CESPE / CEBRASPE
Orgão: Itaipu

Provas:

Técnico - Operador de Usina
Provas ×

Proteção de Sistemas ElétricosProteção em Média Tensão
Sistemas Elétricos de PotênciaDistribuição de Energia Elétrica

A respeito dos parâmetros de operação e projeto de subestações de média tensão, assinale a opção correta.

A

O estudo de curto-circuito permite determinar os fluxos de potência ativa e reativa que fluirão no sistema elétrico.

B

Toda subestação deve operar com sistemas de controle digitais.

C

Uma subestação de potência final igual a 10 MVA é considerada uma subestação de média tensão I.

D

Uma subestação com tensão de operação igual a 138 kV necessita de uma área mínima de 1.000 m² para sua operação.

E

Os relés de proteção de uma subestação funcionam realizando medidas de tensão e corrente do sistema elétrico e reagem desativando o sistema, caso essas grandezas alcancem os valores predefinidos nos relés e o tempo previsto para atuação, isolando o trecho afetado pela ocorrência.
