Considere o seguinte sistema algébrico linear:

\( \begin{pmatrix} 6 & 2 \\ -9 & -3 \end{pmatrix} \begin{pmatrix} x_1 \\ x_2\end{pmatrix} = \begin{pmatrix} 8 \\ -12 \end{pmatrix} \)

Sobre esse sistema, é correto afirmar:

Considere o circuito abaixo:

Assinale a alternativa que apresenta o valor da resistência a ser inserida entre os terminais A e B, de modo que o circuito representado transfira a máxima potência possível, e o valor dessa potência máxima, respectivamente.

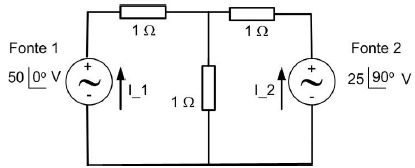

Considere o circuito abaixo:

Assinale a alternativa que apresenta o valor da corrente I_1 e I_2, respectivamente, conforme indicação na figura.

Duas usinas térmicas apresentam os seguintes custos de produção, dados em R$/hora:

\( c_1 (Pg_1) = 500 . Pg_1 + 20 . Pg^2_1 \)

\( c_2 (Pg_2) = 600 . Pg_2 + 10 . Pg^2_2 \)

A carga a ser suprida é de 100 MW. Assinale a alternativa que apresenta o valor do despacho ótimo de Pg₁ e Pg₂ e o custo marginal de operação, respectivamente.

Um gerador com conexão estrela-aterrado de 60 Hz tem valores nominais iguais a 10 MVA e 10 kV. Ele está desligado do resto do sistema. Suas reatâncias de sequência positiva e negativa são iguais a 0,20 pu e a de sequência zero é igual a 0,05 pu. Assinale a alternativa que apresenta o valor em pu da reatância indutiva a ser colocada na ligação do neutro do gerador à terra, a fim de que o valor da corrente de defeito fase-terra seja igual ao valor da corrente trifásica. Suponha tensão terminal igual a (1 j) pu.

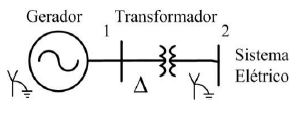

Um gerador com conexão estrela-aterrado está prestes a ser conectado a um sistema elétrico através de um transformador elevador ligado com conexão delta-estrela aterrado, tal como representado na figura acima. Ao se conectar, ocorre um defeito trifásico na barra 2. A potência de curto-circuito trifásico referente ao sistema elétrico antes da conexão é de 250 MVA.

A tensão pré-falta na barra 2 é de (1j) pu. Os dados do gerador e transformador, que estão referenciados à potência de 100 MVA e às tensões nominais, são:

Dados: Gerador = reatância subtransitória igual a 0,25 pu.

Transformador = reatância do transformador igual a 0,15 pu, relação (20/765) kV.

Assinale a alternativa que apresenta, respectivamente, o valor em pu da corrente de curto-circuito trifásico na barra 2 e a contribuição de corrente advinda do sistema elétrico.

De acordo com a NBR 5410, as instalações de baixa tensão devem obedecer, quanto aos aterramentos funcional e de proteção, a três esquemas de aterramento básicos, classificados em função do aterramento da fonte de alimentação da instalação e das massas, designados por uma simbologia que utiliza duas letras fundamentais. A primeira letra representa a situação da alimentação em relação ao terra e a segunda letra indica as características do aterramento de massa. Nesse contexto, assinale a alternativa correta.

Assinale a alternativa que indica a aplicação de sensores de efeito Hall.

Considere o programa abaixo:

Assinale a alternativa que indica o que será impresso pelo programa.

Considere o programa abaixo:

Assinale a alternativa que indica quantas vezes a palavra “ENGENHARIA” será impressa.
