Com relação às quatro etapas do processo de melhoria contínua, numere a coluna da direita, associando as definições das etapas com as respectivas letras de identificação na coluna da esquerda.

Assinale a alternativa que apresenta a numeração correta na coluna da direita, de cima para baixo.

Em um sistema de qualidade baseado na norma ISO 9000, um dos elementos importantes é a não conformidade. Com relação a esse instrumento, identifique como verdadeiras (V) ou falsas (F) as seguintes afirmativas:

( ) Causa-raiz é origem de uma não conformidade e é detectada no momento em que se constata uma não conformidade.

( ) Correção de uma não conformidade é a ação tomada para eliminar a causa de uma não conformidade identificada.

( ) Ação corretiva é o procedimento realizado para eliminar uma não conformidade.

( ) Ação preventiva é a ação que é tomada para eliminar a causa de uma potencial não conformidade.

Assinale a alternativa que apresenta a sequência correta, de cima para baixo.

Relativamente ao ensaio de materiais, considere as seguintes afirmativas:

1. Ensaio de dureza é considerado um tipo de ensaio não destrutivo.

2. Existem diversos tipos de ensaios de dureza, sendo o Rockwell aquele que utiliza um penetrador piramidal com uma ponta de diamante.

3. A codificação para a dureza Brinell é considerada completa quando é apresentada como no exemplo a seguir: 120HB5/250/30, em que 120 HB é a dureza obtida com uma esfera de 5 mm, carga de 250 kgf, em um tempo de 30 minutos.

Assinale a alternativa correta.

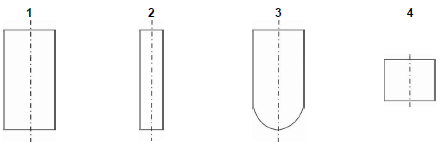

Em desenho técnico, algumas vezes a representação de uma peça em apenas duas vistas (frontal e superior) não permite uma completa interpretação do objeto, sendo então necessária a representação de uma terceira vista (lateral). A respeito do tema, considere a peça da figura X, representada em 1º diedro, e as vistas laterais abaixo.

São vistas laterais compatíveis com as vistas frontal e superior apresentadas na figura X:

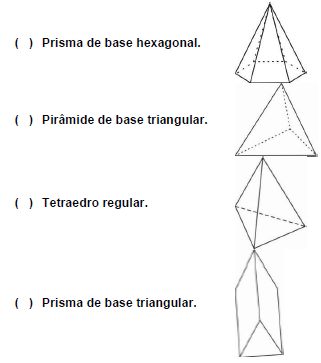

O tema desenvolvimento de sólidos interessa a alguns setores da indústria mecânica, especialmente o que trabalha com chapas (caldeiraria). Para poder executar esse tipo de trabalho, é essencial, entre outros aspectos, conhecer sólidos geométricos. Com relação ao assunto, identifique como verdadeiros (V) os nomes que representam as figuras geométricas e como falsos (F) aqueles que não as representam.

Assinale a alternativa que apresenta a sequência correta, de cima para baixo.

Uma das ferramentas utilizadas para se fazer a inspeção de qualidade é o gabarito passa não passa. Ao se utilizar essa ferramenta, que tipo de inspeção está sendo realizada?

De acordo com a NBR 8196:1999, a escala a ser escolhida para um desenho depende da complexidade do objeto ou elemento a ser representado e da finalidade da representação. Em todos os casos, a escala selecionada deve ser suficiente para permitir uma interpretação fácil e clara da informação representada. Em relação ao uso de escalas e à aplicação da norma, identifique como verdadeiras (V) ou falsas (F) as seguintes afirmativas:

( ) A notação de escala de ampliação no projeto é ESCALA X:1.

( ) As escalas 1:2, 2:1 e 5:1 podem ser reduzidas ou ampliadas na razão de 2,5.

( ) A escala utilizada na confecção do desenho deve ser identificada na folha de desenho especificamente na legenda e, para ficar mais claro, junto à identificação do detalhe ou vista a que se refere, e, por fim, no desenho de conjunto, próximo a cada peça.

Assinale a alternativa que apresenta a sequência correta, de cima para baixo.

Considere as projeções ortogonais da peça abaixo e assinale a alternativa que corresponde à correta perspectiva isométrica da peça (considere para a leitura das projeções o uso do 1º diedro).

O desenho de conjunto mecânico representa o desenho da máquina, mecanismo ou dispositivo com suas partes montadas. Dependendo da complexidade da máquina, o desenho do conjunto necessita de uma representação mais detalhada, muitas vezes adotando a utilização de subconjuntos. Em relação ao tema, considere as seguintes afirmativas:

1. A cotagem do desenho de conjunto se restringe às cotas necessárias para a montagem.

2. O desenho de conjunto deve ter suas peças todas enumeradas, inclusive as padronizadas, e deve ter a quantidade e suas especificações apresentadas na legenda.

3. A representação de um conjunto apresenta as informações necessárias para a fabricação e montagem do produto de forma completa.

4. O desenho de conjunto deve ser representado em vistas ortográficas, sendo recomendada a utilização de cortes, e pode também ser representado em perspectiva isométrica ou perspectiva explodida.

Assinale a alternativa correta.

Na engenharia mecânica, é bastante comum o uso de peças cônicas ou que têm alguma inclinação. Por isso a ABNT, através da norma a NBR ISO 1119:1997, padroniza as séries de ângulos de cones e de conicidade. De acordo com a aplicação clássica de conicidade e inclinação, assinale a alternativa que corresponde à representação em desenho de uma inclinação de 1:50.
