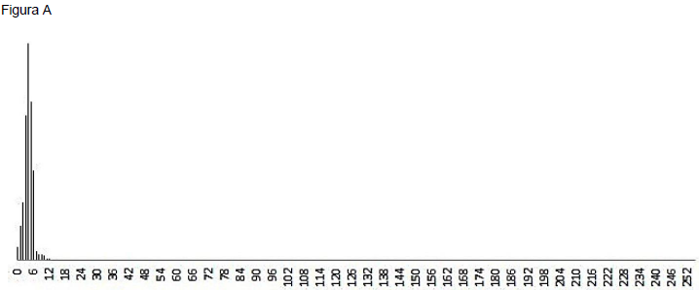

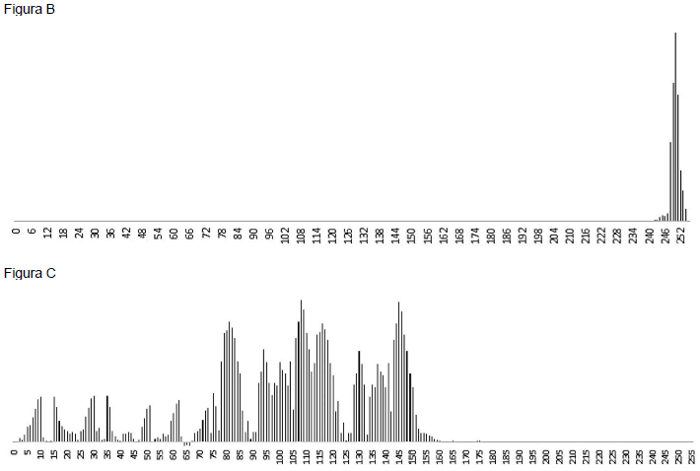

Para que a interpretação visual de uma imagem seja eficiente, é desejável que ela apresente um alto contraste entre os seus níveis de cinza. Uma das maneiras de se verificar o contraste entre os níveis de cinza de uma imagem digital é pela verificação de seu histograma. O histograma é construído com a representação gráfica da frequência relativa de cada nível de cinza que compõe uma imagem digital. Nesse sentido, considere as imagens que aparecem nas figuras A, B e C abaixo:

Sobre os histogramas apresentados nas figuras A.), B.) e C.), assinale a alternativa correta.

A escala de uma fotografia aérea aproximadamente vertical, obtida com câmeras fotogramétricas, pode ser calculada tanto pela relação da distância focal calibrada com a altitude do voo fotogramétrico, como também pela relação das distâncias retilíneas entre pontos homólogos na fotografia aérea e no terreno. Isso posto, considere os seguintes dados:

- distância medida na fotografia aérea entre dois pontos, a e b, igual a 7 cm;
- distância medida em um mapa na escala 1:10.000 entre os pontos homólogos aos pontos a e b, igual a 5,6 cm;
- distância focal da câmera aérea igual a 153 mm.

Com base nesses dados, a escala da fotografia aérea e a altura do voo que a obteve são, respectivamente:

Tanto as imagens fotogramétricas analógicas (câmeras analógicas) como imagens fotogramétricas digitais (câmeras digitais) possuem 4 tipos de resoluções, importantes aos trabalhos fotogramétricos. São elas: espacial, radiométrica, espectral e temporal. Em relação aos tipos de resolução das imagens fotogramétricas, as resoluções espacial e radiométrica apresentam diferenças, devido à solução tecnológica para obtenção das imagens (se analógica ou digital). Levando em consideração o exposto, assinale a alternativa correta.

Fotogrametria pode ser definida como a ciência que trata da obtenção de informações confiáveis sobre as propriedades das superfícies e dos objetos sem que haja contato físico com eles. Além disso, trata das medições e interpretações dessas informações. As informações adquiridas remotamente com o processo fotogramétrico podem ser agrupadas em 4 categorias: informação geométrica, informação física, informação semântica e informação temporal. Considerando o significado de cada uma dessas categorias de informação, assinale a alternativa correta.

Em obras de engenharia que compreendem grandes distâncias, como as linhas de transporte (dutos de óleo e gás, linhas de energia, estradas), o levantamento de poligonais abertas é bastante comum. Nesses casos, é importante levar em consideração a convergência meridiana no cálculo e transporte dos azimutes, uma vez que a superfície terrestre não mais poderá ser considerada como sendo plana, e sim curva. Sabe-se que sobre o Meridiano Central (MC.) do fuso a Convergência Meridiana (!$ \gamma !$) é nula, aumentando com o afastamento dele. O cálculo da Convergência Meridiana, realizado de forma aproximada, mas ainda atendendo os preceitos de precisão dos levantamentos topográficos, deve levar em consideração:

De acordo com a Norma Brasileira NBR 13133, levantamento topográfico é definido como o “conjunto de métodos e processos que, através de medições de ângulos horizontais e verticais, de distâncias horizontais, verticais e inclinadas, com instrumental adequado à exatidão pretendida, primordialmente, implanta e materializa pontos de apoio no terreno, determinando suas coordenadas topográficas. A esses pontos se relacionam os pontos de detalhes visando à sua exata representação planimétrica numa escala predeterminada e à sua representação altimétrica por intermédio de curvas de nível, com equidistância também predeterminada e/ou pontos cotados”. No que diz respeito ao que preconiza essa Norma quanto às características do sistema de projeção adotado em levantamentos topográficos, é correto afirmar:

No que diz respeito às observáveis GNSS (Global Navigation Satellite System), numere a coluna da direita de acordo com sua correspondência com a coluna da esquerda.

1. Pseudodistância a partir do Código.
2. Fase da Onda Portadora.

( ) É igual à diferença entre a fase do sinal do satélite recebido no receptor e a fase do sinal gerado no receptor, ambas no instante da recepção.

( ) É assim denominada em razão do não sincronismo entre os relógios (osciladores) responsáveis pela geração do código no satélite e sua réplica no receptor.

( ) É igual à diferença entre o tempo do receptor (tr), registrado no receptor no instante de recepção do sinal, e o tempo do satélite (ts), registrado no satélite no instante de transmissão do sinal, multiplicada pela velocidade da luz no vácuo.

( ) Nela o efeito da ionosfera é subtrativo.

( ) Obtida via correlação com o Código P sobre as Portadoras L1 e L2 e/ou com o Código C/A sobre a Portadora L1.

( ) Nela o efeito da ionosfera é aditivo.

( ) A ela se relaciona o número de ciclos (inteiros) do instante da primeira observação, entre as antenas do satélite e do receptor, também denominado ambiguidade.

Assinale a alternativa que apresenta a numeração correta da coluna da direita, de cima para baixo.

O nivelamento geométrico, pela sua praticidade, é um método muito empregado na determinação de diferenças de nível, tanto entre pontos da superfície do terreno como entre pontos localizados internamente às edificações (construção civil).

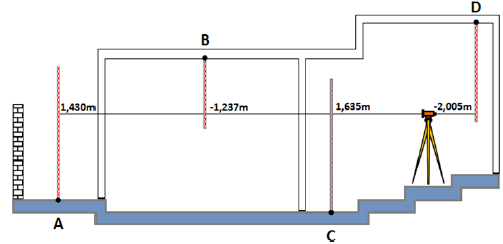

Considere o esquema apresentado ao lado, que representa um nivelamento geométrico por visadas extremas que emprega miras convencionais e miras invertidas.

(As notações ao lado das miras correspondem às leituras (em metros) do Fio Médio (FM) para as visadas com o nível realizadas entre os pilares do edifício (paredes vazadas), sendo a cota do ponto B igual a 50,000 m.)

Assinale a alternativa com os valores corretos das cotas dos pontos A, C e D.

O geodesista encontra-se rotineiramente envolvido com três superfícies: a superfície física (topográfica.), a do modelo geométrico adotado (elipsoide.) e o geoide (Gemael, 1999, in: Monico, 2008). No que diz respeito a essas superfícies e às quantidades obtidas a partir delas, é correto afirmar:

Considere as indicações de Norte Geográfico, Norte Magnético e Norte da Quadrícula representados na figura ao lado, bem como de seus desvios angulares (declinação magnética e convergência meridiana.)

A disposição dos três nortes e os valores dos desvios apresentados na figura correspondem à carta topográfica 1:50.000 de Campinas (IBGE, 1991).

Assinale a alternativa com os valores corretos, respectivamente, do azimute plano e do azimute magnético correspondentes ao azimute geográfico dado.
