Em levantamentos topográficos, as medidas de distâncias verticais e/ou diferenças de nível são geralmente afetadas pelos efeitos da curvatura terrestre e da refração atmosférica. A refração é dependente das condições atmosféricas (temperatura e pressão atmosférica.) e da localização geográfica. Considerando o raio médio da Terra como sendo 6370 km e o erro de refração como sendo 1/7 do erro de curvatura, assinale a alternativa que apresenta o valor total correspondente a esses erros, para uma diferença de nível de 200 m.

O Método dos Mínimos Quadrados (MMQ), quando aplicado a um levantamento topográfico envolvendo a medida da mesma grandeza (ângulo ou distância.) por diferentes equipes e instrumentos, compreende etapas de cálculo que têm por objetivo determinar, entre as diversas séries de medida, a melhor delas, ou seja, aquela que resulta no valor mais provável para a referida grandeza. Em relação aos cálculos preconizados pelo MMQ, é INCORRETO afirmar:

Um determinado sistema de coordenadas é adotado em função das atividades de engenharia a serem executadas. Dependendo da escala do mapeamento, o sistema de coordenadas UTM se torna inadequado, devido às distorções lineares provocadas, principalmente nos limites dos fusos UTM. Quanto aos sistemas de coordenadas UTM, LTM e RTM, identifique como verdadeiras (V) ou falsas (F) as seguintes afirmativas:

( ) Enquanto o fuso UTM tem uma amplitude longitudinal de 6°, os fusos RTM e LTM têm, respectivamente, amplitudes longitudinais de 2° e 1°.

( ) O sistema LTM atende à necessidade do mapeamento urbano no que diz respeito à equivalência entre as distâncias medidas em campo e sua respectiva projeção na planta topográfica.

( ) Para escalas iguais ou maiores que 1:2.000, a distorção linear provocada pelo sistema LTM, mesmo no limite do fuso, é tão grande que não pode e nem deve ser desprezada.

( ) O sistema RTM, utilizado para evitar a transposição de fuso quando a região mapeada está próxima do limite de fuso LTM, tem os meridianos centrais localizados apenas nas longitudes pares.

( ) À origem do sistema UTM, para mapeamentos no hemisfério Sul, são atribuídos os valores de 500 km e 10000 km, enquanto para os sistemas RTM e LTM são atribuídos os valores de 300 km e 6000 km.

Assinale a alternativa que apresenta a sequência correta, de cima para baixo.

O sistema de projeção UTM é proposto para o mapeamento do mundo todo, em escalas próprias para mapeamentos topográficos. Nesse sistema de projeção, o mundo é dividido em 60 fusos de amplitudes de 6° em longitude. A projeção cartográfica desse sistema de projeção é uma projeção transversa de Mercator secante, cuja secância é estabelecida pela redução de escala no meridiano central de cada fuso. Com base nessas informações, considere as seguintes escalas e comprimentos:

1. Para a escala nominal 1:1.000, o comprimento no terreno sobre o meridiano central é 100,00 metros.
2. Para a escala nominal 1:2.000, o comprimento no terreno sobre o meridiano central é 200,08 metros.
3. Para a escala nominal 1:2.000, o comprimento no terreno sobre o meridiano central é 200,00 metros.
4. Para a escala nominal 1:1.000, o comprimento no terreno sobre o meridiano central é 100,04 metros.

Para comprimentos sobre o meridiano central do fuso UTM de 10 centímetros, está(ão) correto(s) o(s) item(ns):

Em relação à ampliação da escala de representação em trabalhos cartográficos, assinale a alternativa correta.

A escolha das projeções cartográficas adequadas à representação cartográfica de uma determinada região geográfica depende das relações entre as características da região geográfica e das projeções cartográficas. Com relação a mapas coropléticos do Brasil, dos indicadores socioeconômicos por estado da federação, assinale a alternativa que indica a projeção cartográfica adequada a essas representações temáticas.

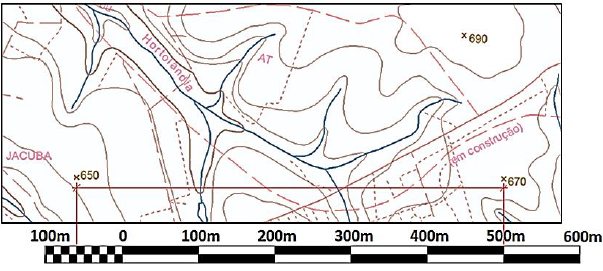

Considere o seguinte extrato de uma Planta Topográfica:

(Essa escala gráfica foi construída com intervalos de 2 cm e o seu talão com intervalos de 1/5 do centímetro).

Qual é a escala nominal da planta e a distância plana entre os pontos cotados 650 m e 670 m representados nessa planta, utilizando a escala gráfica apresentada?

No processo de comunicação cartográfica de mapas temáticos, a representação do tema é construída com os conceitos de linguagem cartográfica. Para cada mapa temático, a linguagem cartográfica é projetada em função de dois elementos: a dimensão espacial com que os usuários realizarão análises sobre o tema e a primitiva gráfica com a qual se define o elemento gráfico que representará as feições geográficas do tema. Os outros dois elementos da linguagem cartográfica são o nível de medida e a variável visual. Com relação ao assunto, identifique como verdadeiras (V) ou falsas (F) as seguintes afirmativas:

( ) As variáveis visuais adequadas às representações nominais e as variáveis visuais adequadas às representações ordinais são mutuamente excludentes, tendo em vista as percepções visuais humanas.

( ) Os níveis de medida ordinal e numérico são tratados de maneira similar nos projetos cartográficos, uma vez que as mesmas variáveis visuais são adequadas a ambos os tipos de representações temáticas.

( ) Independentemente do nível de medida em que a classificação do fenômeno geográfico está definido, a variável visual matiz da cor é sempre a mais eficiente visualmente.

( ) Para representações de classificações temáticas definidas no nível de medida nominal, as variáveis visuais matiz e valor da cor são sempre as mais adequadas.

Assinale a alternativa que apresenta a sequência correta, de cima para baixo.

Com a tecnologia computacional, os mapas isarítmicos tornaram-se comuns e, consequentemente, importantes em trabalhos que exigem análises espaciais. As soluções computacionais possibilitaram o desenvolvimento de algoritmos que permitem a representação tridimensional de mapas isarítmicos. Um mapa isarítmico tridimensional é comumente denominado:

O Decreto-Lei nº 243, de 28 de fevereiro de 1967, em seu art. 8º, estabelece que “a Cartografia Sistemática Terrestre Básica tem por fim a representação da área terrestre nacional, através de séries de cartas gerais contínuas, homogêneas e articuladas, nas escalas-padrão assim discriminadas: Série de 1:1.000.000, Série de 1:500.000, Série de 1:250.000, Série de 1:100.000, Série de 1:50.000 e Série de 1:25.000”. Com base na articulação de folhas nas escalas definidas nesse decreto-lei, assinale a alternativa que apresenta: a.) a codificação da carta topográfica na escala 1:50.000 da região na qual encontra-se a localização cujas coordenadas geográficas são latitude 24°10’32” S e longitude 52°20’47” W; e b.) os limites geográficos dessa mesma carta.
