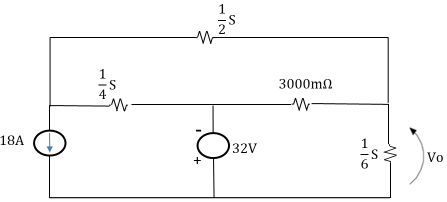

Considerando o circuito ao lado, assinale a alternativa que apresenta o módulo correto da tensão V₀.

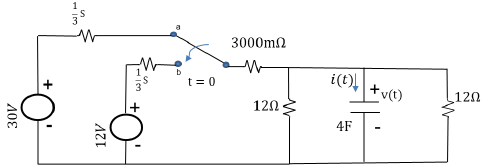

No circuito ao lado, a chave ficou na posição a por um longo tempo e passou para a posição b em t = 0. Com base nesse circuito, assinale a alternativa que apresenta o valor correto de i(t) quando t ≥ 0.

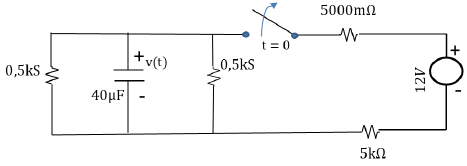

No circuito ao lado, a chave ficou fechada por um longo período de tempo e foi aberta em t = 0.

Assinale a alternativa que apresenta o valor correto de v(t) quando t ≥ 0.

Levando em consideração que a velocidade da luz é de 0,0003 G km/s e que um sinal pode viajar em um cabo a 80% da velocidade da luz, assinale a alternativa que representa o deslocamento (em metros) de um sinal em 1 ns.

A função da placa de identificação é apresentar os dados específicos em relação às características importantes do equipamento à qual está fixada. NÃO está presente na placa de identificação de um motor de indução trifásico:

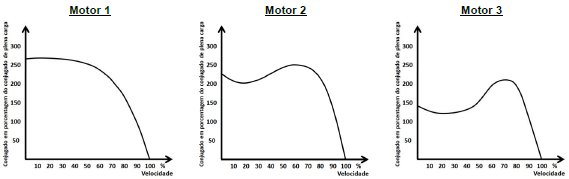

Os motores de indução trifásicos são divididos em categorias de acordo com suas características de conjugado mecânico. A figura abaixo apresenta a característica de conjugado mecânico em função da velocidade para três motores diferentes.

Levando em consideração que os motores possuem categorias de conjugado diferentes, o Motor 1, o Motor 2 e o Motor 3 possuem, respectivamente:

Um motor de indução trifásico de 4 polos gira em uma velocidade de 1470 rotações por minuto (rpm) quando alimentado em uma rede elétrica de 50 Hz. Levando em consideração os dados apresentados, assinale a alternativa que determina a frequência das correntes circulantes nesse rotor.

Qual das características abaixo pode ser variada em uma máquina através de enrolamentos do tipo Dalhander?

O campo girante de um motor síncrono tem sua velocidade de rotação definida pelo número de polos e pela frequência da rede elétrica que o alimenta. Qual é a velocidade de rotação do rotor de um motor síncrono trifásico de 6 polos alimentado diretamente em uma rede elétrica de 60 Hz?

A respeito da máquina de corrente contínua, considere as seguintes afirmativas:

1. O estator de um motor de corrente contínua deve conter enrolamentos alimentados em corrente contínua ou ímãs permanentes.

2. A região onde ocorre a inversão do sentido da corrente nas bobinas do rotor com a força eletromotriz nula é conhecida como “zona neutra” ou “linha neutra”.

3. Quando a máquina de corrente contínua está trabalhando com carga, ocorre uma distorção entre as linhas de campo magnético do estator e as linhas de campo magnético da armadura, que provoca o deslocamento da linha neutra.

4. O enrolamento de compensação e o interpolo são utilizados para compensar os fenômenos elétricos e magnéticos que aparecem durante o processo de comutação em regime de carga.

Assinale a alternativa correta.
