Nos últimos anos, a evolução dos microprocessadores e dos microcontroladores tem sido marcada pelo desenvolvimento de diversas arquiteturas distintas, cada qual com características únicas que afetam seu desempenho, sua eficiência e suas aplicações ideais. A respeito desse assunto, assinale a opção correta.

Considerando-se que, no circuito precedente, todos os componentes sejam ideais, é correto afirmar que

Um sistema de monitoramento deve operar em um ambiente com altos níveis de ruído elétrico. Para garantir a integridade dos sinais de controle e comunicação entre um microcontrolador e outro dispositivo, serão usados acopladores ópticos. No entanto, o circuito exige não apenas isolamento, mas também a capacidade de transferir sinais bidirecionais.

Nessas condições, para atender às necessidades do sistema, a configuração de acopladores ópticos mais apropriada consiste em

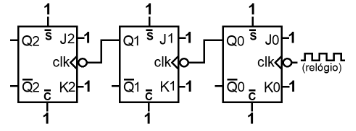

O circuito digital a seguir é implementado com o uso de três flip-flops JK, gatilhados por borda de descida, na entrada clk. As entradas J e K são mantidas sempre em nível lógico 1, e os sinais de controle e são mantidos em 1, de forma que o contador esteja sempre em funcionamento. A saída do circuito é formada pelos bits Q2, Q1 e Q0, nesta ordem, de forma tal que, por exemplo, no estado 001, os bits Q2 e Q1 são iguais a zero, e o bit Q0 é igual a 1, sendo esse um estado que pode ser rotulado com o número binário 001.




A partir dessas informações, e considerando que o circuito digital funcione continuamente, assinale a opção correta.

No circuito representado a seguir, o amplificador operacional é compensado internamente, de forma que tenha uma resposta em frequência, quando em malha aberta, de primeira ordem. O amplificador operacional tem, em malha aberta, as seguintes características: ganho de 10⁶ , produto entre ganho e banda passante igual a 1 MHz, impedância de entrada 1 MΩ, impedância de saída 5 Ω e correntes de polarização, para ambas as entradas, de 20 nA.

Com base nessas informações, é correto afirmar que, no circuito em malha fechada,

Uma fonte de 5 V, com alta capacidade de corrente, deve ser usada para alimentar um LED que opera com tensão de 2 V e corrente ideal de 20 mA.

Nessa situação, a melhor forma de realizar a alimentação do LED, provendo-se uma margem de segurança adequada, consiste em

A partir da figura precedente, que ilustra uma porta lógica implementada com a tecnologia CMOS, assinale a opção correta.

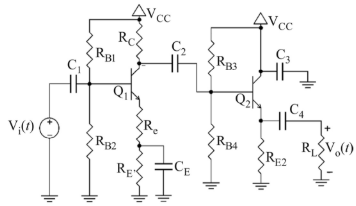

Em relação ao comportamento do circuito 5A1-I para pequenos sinais, é correto afirmar que

Em relação ao circuito 5A1-I, assinale a opção correta.

Dois sinais de tensão, I e II, têm as seguintes características: o sinal I é um sinal senoidal, com período de 20 ms, tensão mínima de -100 V e tensão máxima de 100 V; o sinal II é um sinal periódico em que cada período é composto por uma tensão de 0 V, nos primeiros 800 µs, e de 100 V nos próximos 200 µs.

Com base nessas informações, assinale a opção correta.
