A figura abaixo mostra o espectro de um sinal modulado em amplitude.

Qual é a frequência do sinal modulador?

Um sinal de 2 V_RMS e 1kHz é analisado em um osciloscópio analógico com tela de dez divisões na horizontal e oito na vertical. A combinação entre ponta de prova, VOLTS/DIV e SEC/DIV, respectivamente, que apresenta a melhor visualização do sinal na tela é de

Observe a tabela:

Em um laboratório, um técnico realizou uma série de medidas com um voltímetro digital em um mesmo ponto do circuito e obteve as medidas apresentadas na tabela acima. Qual o valor mais provável dessa medida, em volts?

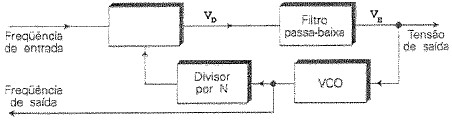

Observe a figura abaixo.

Um "Phase Locked Loop" (PLL) é composto por diversos blocos, sendo o diagrama, mostrado acima, uma de suas versões mais utilizadas. Dentre as opções abaixo, qual representa o bloco sem identificação?

Assinale a opção que completa corretamente as lacunas da sentença abaixo.

Para aumentar a capacidade de corrente de carga de um regulador de três terminais, pode-se acrescentar ao circuito um de passagem externo em com o regulador de tensão.

Um laboratório de calibração tem a obrigação de assegurar a qualidade de suas medições, a confiabilidade de seu Sistema da qualidade, a rastreabilidade de seus padrões de referência e a competência técnica de seu pessoal. Que Norma NBR ISO estabelece os requisitos para a elaboração de seus manuais, procedimentos e instruções?

Na comunicação via satélite, as bandas "C" e "Ku" são utilizadas respectivamente em

O ganho de tensão de um amplificador é de 40dB. Sabendo-se que a tensão de entrada desse amplificador é de 0,5V, que tensão ele terá, em volts, na sua saída?

Qual a característica mais relevante de uma antena para que se estabeleça o casamento de sua impedância com a linha de transmissão?

Que tipo de modulação é usada para transmissão da informação estéreo nas emissoras de FM?
