Coloque V(verdadeiro) ou F(falso) nas afirmativas abaixo, com relação à modulação em amplitude AM-DSB,e assinale a opção que apresenta a sequência correta.

Dados:

portadora ➔ e₀ (t) = E0.cos(!$ \omega !$₀.t)

modulante ➔ e_m (t) = E_m.cos(!$ \omega !$_m.t)

( ) A relação E_m/E₀ é chamada de índice de modulação, simbolizada pela letra "m", e, para não haver distorção no sinal modulado, deve estar no intervalo 0< m < 1.

( ) A relação E_m/E₀ é chamada de índice de modulação, simbolizada pela letra "m", e a situação limítrofe para começar a haver distorção no sinal modulado, é quando m é igual a 1.

( ) A relação E₀/E_m é chamada de índice de modulação, simbolizada pela letra "m", e, para não haver distorção no sinal modulado, deve estar no intervalo m > 1.

( ) A relação E₀/E_m é chamada de índice de portadora, simbolizada pela letra "m", e, para haver distorção no sinal modulado, deve estar no intervalo 0< m < 1.

( ) A relação E_m/E₀ é chamada de índice de modulação, simbolizada pela letra "m", e, para haver distorção no sinal modulado, deve estar no intervalo m > 1.

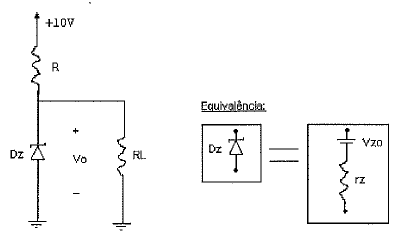

Observe o circuito apresentado a seguir.

Considere o circuito acima com diodo Zener que é especificada para ter Vz= 6, 8V com I_z= 5mA e r_z= 20!$ \Omega !$. Se R=500!$ \Omega !$ qual será o valor de Vo, sem carga no circuito?

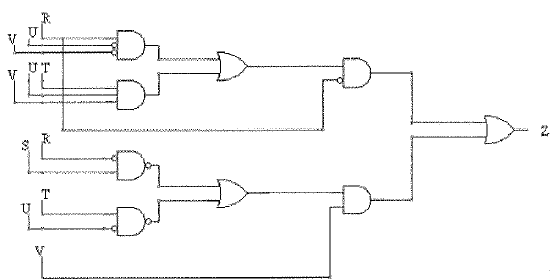

Analise o circuito a seguir.

Qual é a função lógica (Z) realizada pelo circuito mostrado na figura acima?

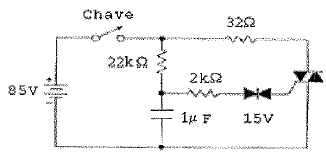

Observe a figura a seguir.

Considerando que no circuito da figura acima a chave esta fechada, qual a corrente (aproximada) que passa pelo resistor de 32!$ \Omega !$?

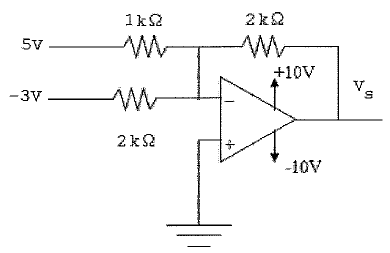

Apresenta-se o circuito a seguir.

Qual o valor da tensão de saída, V_s, no circuito da figura acima?

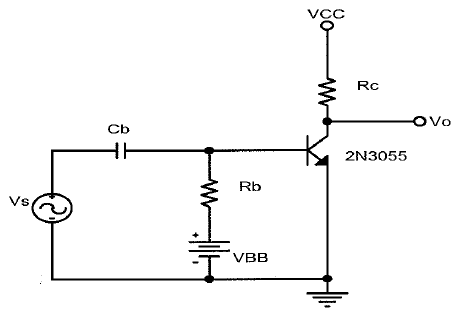

Observe o circuito a seguir.

O circuito da figura acima representa o estágio de saída de um amplificador de potência. Os valores de V_cc, V_BB, Rb e Rc foram escolhidos de tal forma que o ponto de operação do transistor encontra-se aproximadamente no centro da sua característica de saída. Assinale a opção correta para a classe de operação desse amplificador.

Em relação à diretividade, é correto afirmar que é

Analise o circuito a seguir.

Considerando R= 2!$ \Omega !$, C= 200pF e L= 100!$ \mu !$H, qual será a largura de faixa (LF) do circuito acima?

Qual deve ser a indutância de uma bobina, a fim de que ela tenha uma reatância de 943!$ \Omega !$, a uma frequência de 60kHz?

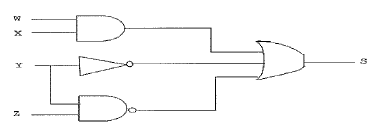

Observe o circuito a seguir.

Assinale a opção que apresenta a expressão Booleana característica do circuito da figura acima.
