A representação de uma dimensão M em um desenho técnico de escala 1:5 deverá ter um tamanho de:

Observe a figura a seguir.

A figura acima é a representação simbólica de uma solda

Observe o símbolo a seguir.

O que o símbolo acima representa num circuito hidráulico?

Observe a figura abaixo.

Que curva é formada pela interseção do cone circular reto com o plano (região hachurada)?

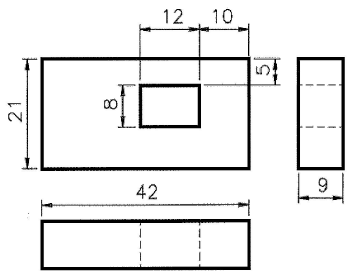

Analise o desenho técnico a seguir.

Com base nos dados acima, quais são as cotas que definem o tamanho do furo?

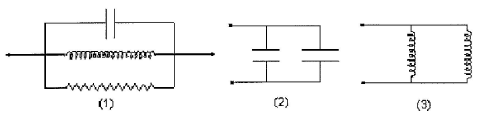

Observe os circuitos a seguir.

Quais são os 3 (três) tipos de circuitos elétricos exibidos acima?

Observe afigura a seguir.

O desenho acima, representa o parafuso de cabeça

Assinale qual das opções abaixo é INCORRETA com relação à apresentação da folha para desenho técnico.

Analise as afirmativas abaixo em relação às indicações do estado de superfícies em desenhos técnicos.

I - O símbolo deve ser indicado uma vez para cada superfície.

II - Quando as indicações requeridas para todas as superfícies de uma peça forem as mesmas, a indicação deve constar junto à vista da peça, próximo a legenda do desenho ou no lugar previsto dentro da mesma, para os dados gerais.

III - Os símbolos e inscrições devem estar orientados de maneira que possam ser lidos tanto com o desenho na posição normal, como pelo lado direito.

IV - Se necessário, o símbolo pode ser interligado à superfície por meio de uma linha de indicação.

V - Se for necessário indicar o valor do sobremetal para usinagem, este deve ser escrito à esquerda do símbolo.

Assinale a opção correta.

Assinale qual das linhas abaixo é utilizada para indicar a simetria do desenho de uma peça.
