Observe o desenho esquemático abaixo.

Ele representa uma tubulação com derivação

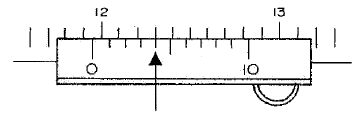

Considere um paquímetro, com vernier de 1/l0mm e escala em cm (centímetros), que forneceu a indicação abaixo como leitura de uma medida. A coincidência dos traços deu-se no local apontado pela seta.

Qual o valor correto desta leitura?

Observe a figura a seguir.

O desenho acima foi elaborado em que tipo de perspectiva?

Com base na norma NBR 8403 (Aplicação de linhas - Tipos - Largura), qual a denominação do tipo de linha que será aplicado para representar linhas de centro, linhas de simetria e trajetórias?

Os desenhos isométricos são úteis para representar projetos de tubulações. Abaixo são apresentadas 5 (cinco) válvulas na forma isométrica.

Assinale a opção que indica quais são as válvulas do tipo gaveta e macho, respectivamente.

Quantas vezes a área de uma folha de papel de tamanho A4 é menor do que a área de uma folha de tamanho A1?

Em um sistema de tolerâncias, a dimensão !$ \varnothing !$30H7 indica

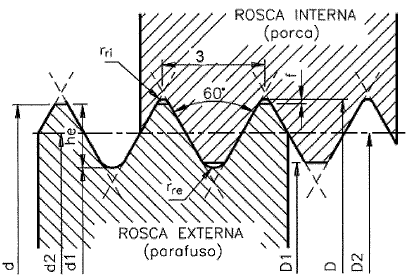

Observe o desenho a seguir.

No desenho da rosca externa (parafuso) acima, o que a leitura da cota 3 define?

Segundo L. Oberg (1997), qual dos desenhos abaixo é a representação gráfica convencional para aterro apiloado?

Segundo Ernest Neufert, para se sentar e levantar de uma cadeira, a distância mínima que uma mesa de escritório deve estar da parede é de:
