Observe a figura a seguir.

De acordo com a Norma NBR 6409, analise as afirmativas abaixo.

I - A linha de centro do cilindro tolerado por meio da indicação (A) deve estar contida dentro de um cilindro com diâmetro 0,01 mm.

II - A superfície do cilindro tolerado por meio da indicação (B) deve estar contida entre dois cilindros coaxiais, afastados em 0,01 mm.

III - As indicações de tolerância (A) e (B) garantem coaxialidade e paralelismo entre os cilindros tolerados dentro de 0,01mm.

Assinale a opção correta.

Considere a figura abaixo.

Se o traço do plano a for perpendicular à projeção da reta S, pode-se afirmar que o

Considere a figura a seguir.

De acordo com a Norma NBR 6409, assinale a opção cuja indicação de tolerância geométrica da figura acima, define que a linha de centro do cilindro, ao qual o quadro de tolerância está ligado, deve estar contida em um campo cilíndrico de diâmetro 0,05 mm, coaxial com a linha de centro A-B.

Observe a figura a seguir.

Assinale a opção cujos elementos estão representados no corte apresentado na figura acima.

Duas retas são paralelas quando

Observe a figura a seguir.

O que representam os itens (I) e (II), respectivamente?

De acordo com a convenção para símbolos de rebites com cabeças chatas, assinale a opção cujos símbolos representam, respectivamente: cabeça superior embutida; cabeça inferior embutida; e ambas as cabeças embutidas.

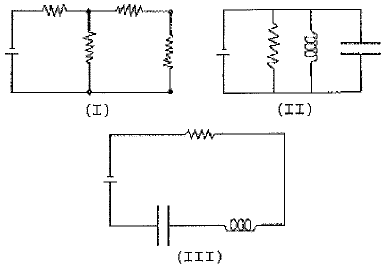

Observe os circuitos a seguir.

Em relação aos circuitos elétricos apresentados acima, coloque F (falso) ou V (verdadeiro) nas afirmativas abaixo, assinalando a seguir a opção que apresenta a sequência correta.

( ) A figura (I) corresponde a um circuito em paralelo.

( ) A figura (II) corresponde a um circuito RLC em série.

( ) A figura (III) corresponde a um circuito RLC em série.

( ) As figuras (II) e (III) correspondem a circuitos mistos.

( ) As figuras (II) e (III) correspondem a circuitos RLC.

( ) A figura (I) corresponde a um circuito RLC misto.

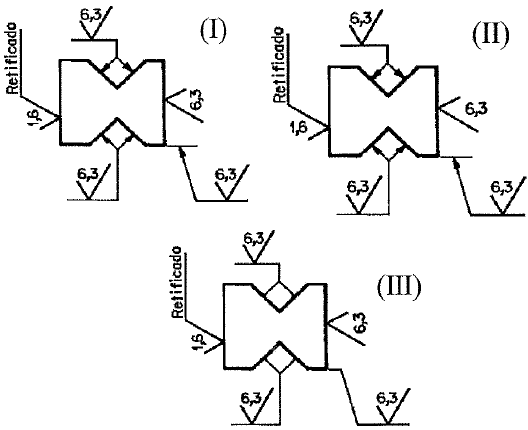

Analise os desenhos abaixo em relação ao estado de superfícies.

De acordo com a norma ABNT 8404, referente à disposição, orientação e linhas de indicação da rugosidade de superfície, pode-se afirmar que:

Observe a figura a seguir:

Que tipo de solda, em juntas de topo, a figura acima representa?
