Observe as figuras a seguir.

De acordo com a norma NBR 12298, que especifica as condições exigíveis para representação de áreas de corte, as hachuras das figuras acima identificam, respectivamente, qual tipo de material?

Até que escala os símbolos convencionais de rebites serão representados com diâmetros iguais aos furos?

Observe a figura a seguir.

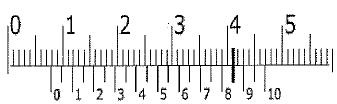

A medição do diâmetro de um furo foi realizada utilizando-se as orelhas de um paquímetro com vernier de 1/10 mm, conforme a figura acima. A linha em negrito corresponde à coincidência entre as escalas. Assinale a opção que apresenta, em milímetros, esta leitura.

Dadas as equações de uma circunferência e de uma elipse, respectivamente:

Circunferência: (x - 1) ² + (y - 1) ² = 9

Elipse: (x - 2) ² /16 + (y - 3) ² /25 = 1

Com base nos dados acima, qual é a equação da reta que une os dois centros?

Observe a figura a seguir.

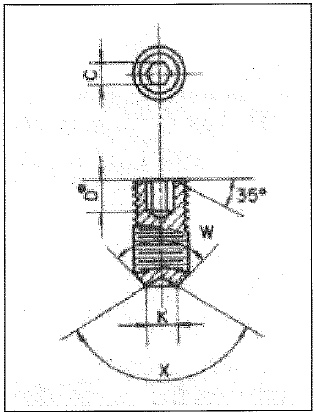

A figura acima representa um parafuso de fixação do tipo ponta

O comportamento de um eixo num furo, ambos de mesma dimensão nominal, caracterizado pela folga ou interferência apresentada, é denominado:

Observe a figura a seguir.

O corte em desvio AA da figura acima foi feito de modo a representar os dois furos alinhados. Qual opção contém a hachura que deve ser desenhada para representar o corte?

Sejam as retas r e s cordas da circunferência representada e a, b, e e d o comprimento dos segmentos formados pelo cruzamento das retas, conforme representado na figura a seguir.

Com base nos dados apresentados, calcule d e assinale a opção correta.

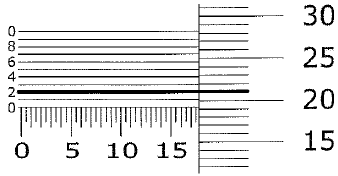

A figura abaixo representa a leitura feita em uma peça utilizando um micrômetro de precisão 1/1000 mm. O traço em negrito representa a coincidência entre as escalas.

Com base nos dados apresentados, qual é a leitura obtida?

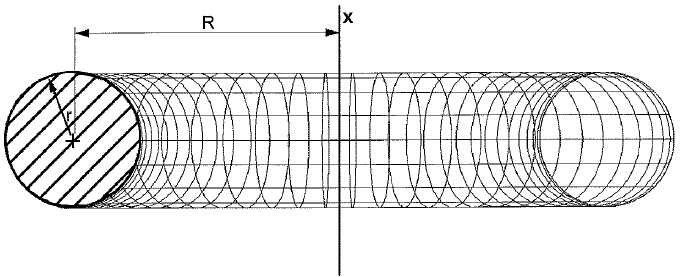

A circunferência hachurada de raio r sofreu uma rotação completa em torno do eixo x, que está à distância R do centro da circunferência, conforme mostrado na figura.

Formulário
Volume do Sólido de Revolução:

\( V=2 \pi.S.y_0 \)

Onde:

S é a área da figura plana

\( y_0 \) é a distância entre o centro de gravidade da figura plana e o eixo de rotação

Qual é o volume, V, do anel circular gerado pela rotação acima?
