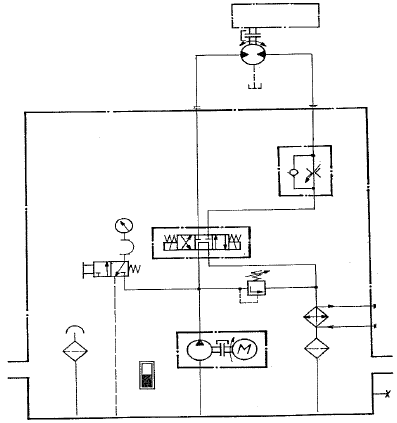

Analise o circuito a seguir.

o sistema de controle acima apresenta elementos para:

Observe a figura a seguir.

Analise a perspectiva isométrica acima e assinale a opção que Contém as vistas ortográficas correspondentes ao primeiro diedro.

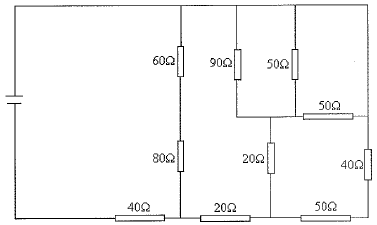

Observe a figura a seguir.

Assinale a opção que apresenta a resistência equivalente do circuito acima.

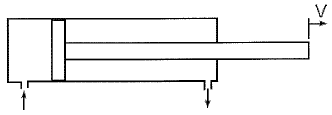

Observe afigura a seguir.

O atuador hidráulico linear de dupla ação acima é acionado por óleo hidráulico a uma vazão de 0,02m³/s. Sabendo-se que a área do pistão é 0,04m², qual é a velocidade de avanço V, em m/s?

Considere a utilização de uma chapa de aço com 3mm de espessura, cuja resistência ao cisalhamento é 46Kgf/mm². Nesta chapa, o esforço aplicado, em tonelada-força (t), para cortar um orifício com 100mm de diâmetro será de:

Em relação às bombas utilizadas nos circuitos hidráulicos, é INCORRETO afirmar que:

Em relação a conceitos aplicados em máquinas térmicas, assinale a opção correta.

Coloque F (falso) ou V (verdadeiro) nas afirmativas abaixo em relação aos processos de fabricação, assinalando a seguir a opção correta.

( ) O trabalho a quente produz um melhor acabamento superficial que o trabalho a frio.

( ) O trabalho a quente não permite a obtenção de dimensões dentro de estreitas tolerâncias.

( ) O trabalho a frio aumenta a dureza e diminui a ductibilidade.

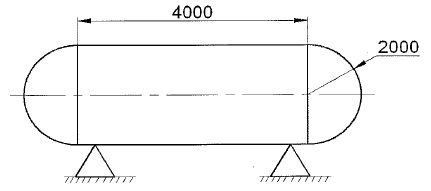

Observe a figura a seguir.

Sabendo-se que as medidas da figura acima estão em milímetros e que o raio interno do tanque é 2000 milímetros, assinale a opção que determina o volume do tanque em m³.

Em algumas aplicações utilizam-se bombas hidráulicas, nas quais o líquido em seu interior praticamente desloca-se com a mesma velocidade e o mesmo sentido do elemento bombeador.

Estas bombas são classificadas como:
