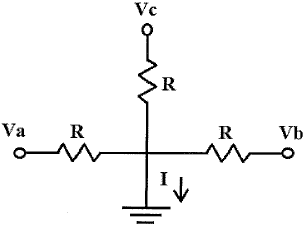

Observe a figura a seguir.

A figura acima mostra uma conexão entre três resistores iguais e a terra e as tensões V_a, V_b e V_c sobre esses resistores. Sendo assim, assinale a opção que apresenta as tensões V_a, V_b e V_c, respectivamente, que implique em I = zero.

Sabendo que um voltímetro possui 100 volts de fundo de escala e apresenta erro de 1 volt na medida de 10 volts, qual das opções abaixo apresenta, respectivamente, a classe de exatidão do instrumento e o erro relativo desta medida?

Em relação permanente, é à influência da temperatura sobre correto afirmar que sua magnetização

Em relação à blindagem magnética, coloque F (Falso) ou V (Verdadeiro) nas afirmativas abaixo e assinale, a seguir, a opção que apresenta a sequência correta.

( ) É aplicada em situações em que se deseja manter uma determinada área livre da interferência de campos magnéticos indesejáveis.

( ) Os materiais utilizados nas blindagens magnéticas possuem propriedades diamagnéticas.

( ) A proteção de circuitos eletrônicos aos campos magnéticos externos é conseguida envolvendo estes circuitos com um material ferromagnético.

( ) As linhas de força dos campos magnéticos concentram-se no material diamagnético, que compõe a blindagem, protegendo os equipamentos em seu interior.

Observe a figura abaixo.

Dados do toróide:

Permeabilidade magnética = !$ \mu !$

Raio interno = R₁

Raio externo = R₂

Raio da seção reta circular

do toróide = r

A figura acima representa um circuito magnético toroidal, de seção reta circular uniforme, envolvido por uma bobina de N espiras, que conduz uma corrente contínua I. Nas condições apresentadas, qual é a expressão que fornece o fluxo magnético !$ \phi !$ estabelecido no circuito?

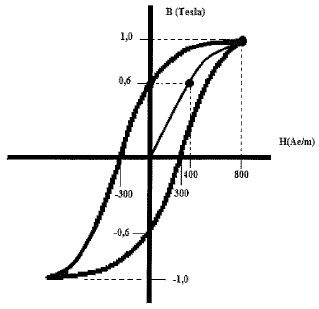

Analise a figura a seguir.

A figura acima representa um laço de histerese BH para um dado material magnético. Em relação a esse material, assinale a opção que apresenta, em valores absolutos, a indução residual e o campo coercitivo, respectivamente?

Observe a figura abaixo.

A figura acima representa um circuito elétrico constituído por três chaves (I1.1, I1.2 e I1.3) e uma lâmpada Q2.0. Sabendo que o circuito é alimentado por uma tensão "V", assinale a opção que apresenta o diagrama de contatos correspondente a este circuito.

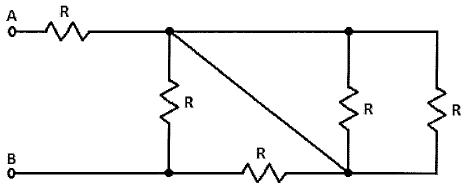

Observe a figura abaixo.

Qual é a resistência equivalente entre os pontos A e B do circuito acima?

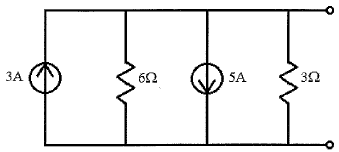

Observe a figura abaixo.

Sabendo que a figura acima representa uma configuração para duas fontes de corrente contínuas, qual das opções abaixo apresenta, respectivamente, os valores de corrente e resistência interna da fonte de corrente equivalente à configuração apresentada?

Em relação aos diodos semicondutores utilizados para aplicações especiais, é correto afirmar que:
