Observe a figura a seguir.

O flange representado na figura acima é o mais usado em tubulações industriais para quaisquer pressões e temperaturas e possuem diâmetros de 2" ou maiores. De todos os flanges não integrais, é o mais resistente, com melhor transmissão de esforços do flange para o tubo, permite melhor aperto, dando origem a menores tensões residuais em consequência da soldagem e das diferenças de temperatura. Esse flange é ligado ao tubo por uma única solda de topo, em descontinuidades que facilitem a concentração de esforços ou a corrosão. A montagem com esses flanges é mais cara. É correto afirmar que o flange descrito acima é denominado:

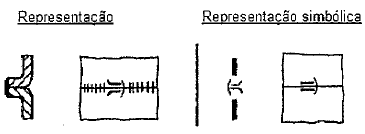

Analise a figura a seguir.

É correto afirmar que a figura acima representa uma

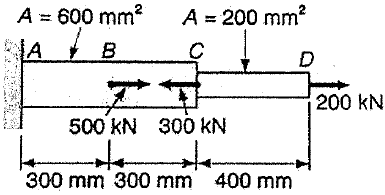

Observe a figura a seguir.

Determine a deformação da barra de aço apresentado pela figura acima sob a ação das cargas indicadas e assinale a opção correta.

Dado: E= 200 GPa.

Observe a figura a seguir.

Um viga apoiada nos pontos A e D, de 12m de comprimento, é submetida a uma carga de 10kN, no ponto B, e uma carga de 40kN no ponto C. Determine o valor da força cortante no trecho BC e assinale a opção correta.

As propriedades mecânicas constituem as características mais importantes dos metais no campo da engenharia. Elas definem o comportamento de um material quando sujeito a esforços mecânicos e determinam a sua capacidade de transmitir ou resistir aos esforços que lhes são aplicados. A respeito das propriedades dos materiais, assinale a opção correta.

Assinale a opção que apresenta três tipos de bombas rotativas.

De acordo com o diagrama ferro-carbono, ao se resfriar lentamente um aço eutetoide (0,77%C) abaixo da temperatura de 727 ºC, qual a microestrutura resultante?

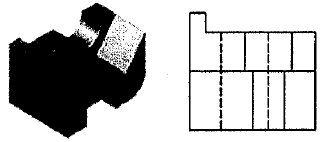

Observe uma das vistas ortográficas principais da peça ilustrada abaixo.

É correto afirmar que a figura acima se trata de uma vista

A diferença entre a temperatura do ponto de vapor da água e a temperatura do gelo fundente é de:

Observe a figura a seguir.

A carga axial na coluna que sustenta uma viga de madeira é de 100 kN, como mostra a figura acima. O comprimento !$ \ell !$ da placa de apoio para que a tensão de esmagamento média na madeira seja de 3,0Mpa é de, aproximadamente:
