Observe a figura a seguir.

Com relação ao circuito acima, calcule a corrente |, onde o neutro permite ao usuário o acesso a dois valores de tensão, de fase e de linha, e assinale a opção correta.

Qual grupo de dispositivos lógicos é o mínimo necessário para construir um contador síncrono de módulo 64?

Analise o circuito a seguir.

Assinale a opção que apresenta a expressão lógica equivalente à função f (A, B, C, D, E) em função das entradas A, B, C, D e E no circuito acima.

Analise o circuito a seguir.

Calcule o valor da resistência equivalente entre os pontos A e B e a tensão de saída Vo do circuito acima, respectivamente, e assinale a opção correta.

Analise o circuito abaixo.

Com relação a esse circuito, calcule a resistência equivalente entre os pontos A e B e assinale a opção correta.

Analise o circuito a seguir.

Assinale a opção que identifica corretamente o tipo de circuito acima representado e a corrente de salda (Io), respectivamente.

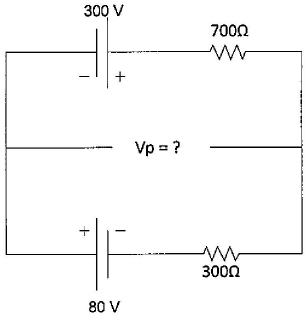

Analise o circuito a seguir.

Com relação a esse circuito, calcule a tensão V_p, e assinale a opção correta.

Em relação aos transistores bipolares, assinale a opção correta.

Um amplificador ca possui um ganho de tensão de 150 na banda média. Se a frequência de corte inferior for f1 = 15Hz e a frequência de corte superior for f2 = 150kHz, qual é o ganho aproximado de tensão em 15Hz, desconsiderando as casas decimais?

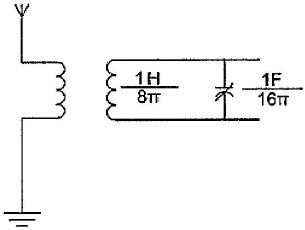

Analise o circuito a seguir.

O circuito acima executa a sintonia de um receptor de rádio simples. Sendo assim, calcule a frequência de ressonância desse circuito e assinale a opção correta.
