Em relação aos controladores lógicos programáveis, analise as afirmativas abaixo.

I- O transdutor é um dispositivo cuja função é converter o sinal elétrico oriundo do CLP em uma condição física, normalmente ligando ou desligando algum equipamento.

II- Em relação à lógica com relés, o CLP tem como vantagem a facilidade de verificação de funcionamento e a imunidade a ruídos elétricos e interferências eletromagnéticas.

III- De forma geral, o CLP possui dois modos de operação: programação ou execução.

Assinale a opção correta.

Observe a figura abaixo:

O circuito acima ilustra uma ponte de Wheatstone em que é usada uma resistência em barra. Sabe-se que a barra tem uma resistência uniforme ao longo de seu comprimento, que é de 1 m. Se o equilíbrio da ponte ocorre com a barra a uma distância de 25cm do topo, qual será o valor de Rx e da leitura no galvanômetro, respectivamente, nessa situação?

Observe a figura abaixo:

O propósito do contato Q1 exibido na figura é:

Analise o circuito abaixo.

Considerando V_In como um sinal senoidal com tensão média nula, assinale a opção correta da forma de onda da tensão V_RL no resistor.

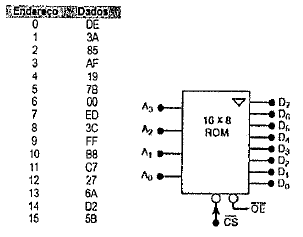

As imagens a seguir ilustram uma memória ROM 16x8 e o conteúdo armazenado em cada endereço de memória, respectivamente.

Assinale a opção que apresenta a configuração correta de entradas e saldas, durante uma operação de leitura.

Um transformador ideal com núcleo de ferro tem 2400 espiras no primário e 600 espiras no secundário. Uma carga de !$ 20 \Omega !$ é inserida no enrolamento secundário. Calcule a potência da carga quando a corrente primária é de 3 A e assinale a opção correta.

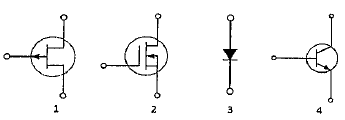

Observe os símbolos padrões abaixo.

Assinale a opção que apresenta a identificação correta dos símbolos padrões acima.

Um circuito que adiciona uma tensão CC positiva ou negativa a uma onda senoidal de entrada é chamado de:

O chuveiro elétrico de 220V da Dona Maria queimou, assim ela pediu ajuda ao seu vizinho, João. Entretanto, já era tarde da noite e não havia onde comprar uma resistência nova. João resolveu, então, improvisar e fazer uma resistência doméstica (de fortuna), pegou um fio de níquel, cuja resistividade é de !$ 5.10^{-8} \Omega.m !$ e cuja bitola tem uma área de !$ 1.10^{-6} \ m^2 !$ . Com base nessas informações, calcule o comprimento do fio de níquel do resistor, para que ele tenha uma resistência de !$ 5 \Omega !$ e funcione com as mesmas especificações de uma resistência de fábrica, assinalando a opção correta.

Sobre flip-flops, assinale a opção correta.
