Calcule o resultado da expressão FB₁₆ - 1110₂ e assinale a opção correta.

Com relação às aplicações do diodo, assinale a opção correta.

Com relação aos transistores bipolares de junção, assinale a opção correta.

Um sistema trifásico é alimentado com uma tensão de linha de 440V e corrente de linha de 20A. Sabendo que o fator de potência é de 0,5, calcule, respectivamente, a potência reativa em kVAr, a potência ativa em kW e a potência aparente em kVA e assinale a opção correta.

Um motor CC é alimentado com uma tensão de 200 V e apresenta uma corrente de armadura de 10 A. A resistência de armadura é de 1 !$ Ω !$ , enquanto a corrente de campo pode ser desprezada. De acordo com os dados, calcule a potência de salda do motor e assinale a opção correta.

Coloque (F) falso ou (V) verdadeiro nas afirmativas abaixo, em relação a circuitos multiplexadores e demultiplexadores, assinalando a seguir a opção correta.

( ) Para realizar a medição da corrente de um circuito, o amperímetro é inserido em paralelo ao componente que se deseja realizar a medida.

( ) O voltímetro é utilizado para medir valores de tensão.

( ) O ohmímetro pode ser utilizado para testar continuidade de um fio condutor.

( ) Um amperímetro de 1 mA tem um erro de calibração de ±2%. Para uma corrente de 0,5mA, a leitura do amperímetro poderá indicar valores entre 0.48 a 0,52mA

Analise o circuito abaixo:

A partir do circuito acima, calcule, respectivamente, os valores aproximados de R_TH e V_TH do equivalente Thevenin entre os terminais a e b e assinale a opção correta.

Um modelo de bateria de 12 V possui resistência interna de 5 !$ Ω !$. Uma carga de 110 !$ Ω !$ é conectada em série com duas baterias desse modelo. Assim, calcule o valor da tensão na carga e assinale a opção correta.

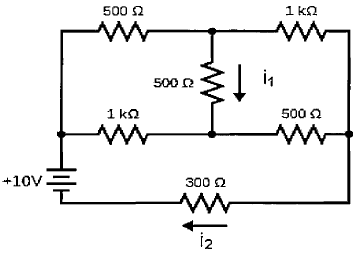

Analise o circuito abaixo:

A partir do circuito acima, calcule, respectivamente, os valores aproximados das correntes i₁ e i₂ e assinale a opção correta.

Analise o circuito a seguir, onde o diodo apresenta tensão de ruptura de Zener de 5 V e tensão de polarização direta de 0,7 V:

Assinale a opção que apresenta, respectivamente, as formas de onda e valores máximos dos sinais V1 e V2, considerando que as saídas dos amplificadores operacionais saturam em 18 V e -18 V.
