Um ensaio foi realizado para se obter o valor do módulo de elasticidade E do material utilizado na fabricação de um corpo de prova de comprimento inicial conhecido I₀ .O corpo de prova foi preso ao solo no ponto "L" e tracionado através da aplicação de um peso conhecido Q, ligado à extremidade "H" de uma barra rígida pivotada no ponto O. A deformação observada no corpo de prova não ultrapassa seu limite elástico. Conforme apresentado na figura abaixo, a polia móvel faz a ligação entre o corpo de prova (ponto M} e a barra (ponto J), sendo ligada por um fio ideal ao referencial inercial (ponto K). Um técnico realizou a leitura do angulo !$ θ !$ , a variação do comprimento do carpo de prova !$ \Delta l !$ e sua área A no equilíbrio estático do conjunto. Marque a opção que apresenta o módulo de elasticidade do material, em função das grandezas fornecidas no enunciado e na figura, considerando: a lei de Hooke e que os cabos e polias são ideais (inextensíveis e sem massa).

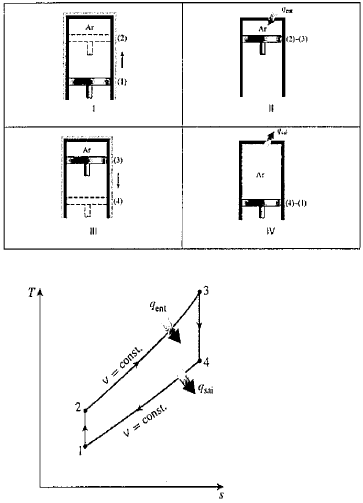

Considerando o ciclo padrão a ar (Ciclo Otto), observe o gráfico e as figuras a seguir:

Diagrama Temperatura x entropia de um ciclo padrão a ar Otto.

Considere que os processos 2-3 e 4-1 ocorrem a volume constante e que q_ent e q_sal representam respectivamente, calor que entra e calor que sai do ciclo.

Assinale a opção que identifica corretamente a representação dos quatro tempos no diagrama ideal do motor de combustão interna de ignição por centelha:

Suponha que um determinado militar da Marinha do Brasil tenha optado por elaborar sua própria escala de temperatura linear, chamada de Motricium, para ajustar equipamentos a bordo dos novos submarinos classe Riachuelo, sendo atribuído o símbolo ºM para representá-la. Sabendo-se das seguintes relações entre graus Celsius e Fahrenheit (0ºC=32ºF e 100ºC=212ºF), caso o militar tenha estabelecido que 500ºM corresponde à temperatura de ebulição da água (100ºC), e que 100ºM equivale a 122ºF, marque a opção que apresenta a função M = f(C) de conversão de temperatura da escala Celsius (C) para Motricium (M).

Em relação aos elementos de máquinas, assinale a opção que completa corretamente as lacunas das sentenças abaixo.

I- de elementos rolantes podem resistir a cargas radiais, axiais ou a uma combinação de ambas, dependendo do projeto.

II- Quando é preciso transmitir mais torque do que aquele que pode ser passado pelas chavetas, as podem ser usadas como alternativa.

III- Uma é definida como "uma parte de maquinaria desmontável que, quando colocada em assentos, representa um meio positivo de transmitir torque entre o eixo e o cubo". Esses elementos podem ser padronizados pelo tamanho e pela forma em diversos estilos.

IV- Os engrenamentos são, na realidade, engrenagens helicoidais com um ângulo de hélice tão grande que um único dente se envolve continuamente ao redor de sua circunferência. Eles conectam eixos não paralelos, sem interseção, normalmente em ângulos retos entre eles.

V- são usadas para transmitir torque e velocidade angular em uma ampla variedade de aplicações. Existem diversos tipos, tais como: cilíndrica reta, helicoidais, cônicas e sem-fim.

A respeito da utilização de meios de ligação em tubulações, é INCORRETO afirmar que:

Um motor elétrico, girando em sentido horário, aciona uma bomba d'água e um alternador via correia, conforme figura a seguir. Considerando que a relação de diâmetros é d₁=2d₂=3d₃ e que não há escorregamento, analise as afirmativas e assinale a opção correta.

I- O módulo da velocidade angular da bomba d'água é o dobro do módulo da velocidade angular do motor.

II- O módulo da velocidade angular do alternador é 3/2 do módulo da velocidade angular da bomba d'água.

III- O módulo da velocidade angular do alternador é 1/3 do módulo da velocidade angular da motor.

O aço-carbono tem características afetadas por concentração de Carbono, elementos adicionados à sua composição, tratamentos térmicos, entre outros. Com relação às características e propriedades do aço-carbono, coloque V (verdadeiro) ou F (falso), nas afirmativas abaixo e, em seguida, assinale a opção que apresenta a sequência correta.

( ) Dureza é a resistência que o material apresenta ao ser riscado e penetrado. Quanto maior a porcentagem de carbono no aço, maior a sua dureza.

( ) Os aços inoxidáveis caracterizam-se pela alta porcentagem de cromo, geralmente acima de 12%, tendo por isto uma grande resistência ao ataque de vários agentes químicos e à oxidação.

( ) Na siderurgia, o ferro obtido diretamente do minério de ferro no alto forno é chamado de ferro austenítico, que por ter muito carbono em sua composição, oferece grande dificuldade à usinagem de peças, além de ser bastante quebradiço.

( ) Devido à ductilidade ser o oposto de fragilidade, quando um aço-carbono considerado dúctil sofre a ação de uma força, apresenta deformação plástica considerável antes de seu rompimento.

Assinale a opção que apresenta a correta vista do corte A-A abaixo.

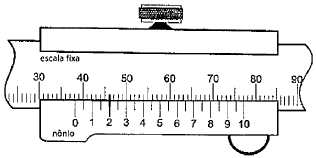

Uma barra com comprimento inicial I_o = 38,00mm foi aquecida uniformemente e, após um dado período de tempo, constatou-se que o material sofreu, exclusivamente, dilatação térmica linear. Foi realizada a medição do comprimento final da barra, conforme apresentado no paquímetro abaixo. O traço correspondente ao número 2 do nônio (ou vernier) é o único que coincide com um traço qualquer da escala fixa do paquímetro, conforme indicado.

A variação no comprimento da barra !$ (\Delta l) !$ é proporcional à variação de temperatura !$ (\Delta T) !$ sofrida pelo material e obedece à equação !$ \Delta l=l_0 \alpha \Delta T !$, onde !$ \alpha !$ representa o coeficiente de expansão térmica linear do material. Sabendo-se que !$ \alpha=0,0000096ºC^{-1} !$, determine a variação de temperatura observada pelo material durante esse processo e assinale a opção correta.

No que diz respeito às transformações cíclicas, analise as afirmativas abaixo.

I- Um refrigerador é um dispositivo que opera segundo um ciclo e que necessita de trabalho para que se obtenha a transferência de calor de um corpo à baixa temperatura para outro à alta temperatura.

II- As máquinas térmicas possuem as seguintes características: recebem calor de uma fonte à alta temperatura; convertem parte desse calor em trabalho; rejeitam o restante de calor para um sumidouro à baixa temperatura; e operam em um ciclo.

III- É passivei construir um motor que opere entre dois reservatórios térmicos dados e que seja mais eficiente que um motor reversível operando entre os mesmos reservatórios.

Assinale a opção correta.
