O raio de um cilindro recém usinado foi medido em uma oficina mecânica, obtendo-se o valor real de 180mm. Ao representar esta peça em um desenho técnico de escala 1:5, qual será o comprimento desse raio no desenho?

Seja uma máquina térmica hipotética que opera segundo o ciclo reversível de Carnot. Considere Q_H como o calor transferido dessa máquina, de um reservatório a alta temperatura T_H, e Q_L o calor rejeitado para um reservatório a baixa temperatura. T_L. De acordo com os dados, assinale a opção correspondente a eficiência térmica !$ η !$ dessa máquina.

Com relação às diferenças fundamentais entre os motores de combustão interna de dois tempos e de quatro tempos, assinale a opção que completa corretamente as lacunas na sequência em que aparecem no trecho a seguir.

"Motores de realizam um ciclo completo a cada da manivela. Comparando-os com motores de , estes últimos possuem sistema mecânico mais e lubrificação de qualidade .

Observe a figura abaixo.

Analise a simbologia utilizada na fabricação da peça, apresentada na figura acima, e assinale a opção que apresenta os tipos de tolerâncias geométricas representados na figura.

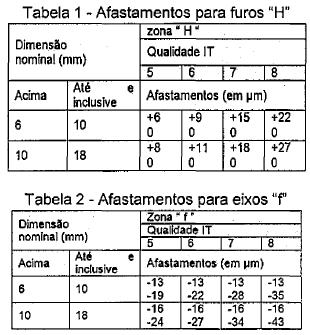

Observe as tabelas 1 e 2 a seguir.

Considerando o sistema furo-base, utilize as tabelas 1 e 2 mostradas e assinale a opção que apresenta a folga máxima para um diâmetro nominal de 10mm com ajuste H7/f7.

Observe o diagrama tensão-deformação mostrado:

Considere que o gráfico foi obtido por um ensaio de tração e que a ruptura do material ocorre no ponto "f". Assim, coloque F (falso) ou V (verdadeiro), nas afirmativas abaixo e, em seguida, assinale a opção que apresenta a sequência correta.

( ) No ponto "y" do diagrama, pouco acima do limite elástico "el", o material começa a ceder mais facilmente à tensão aplicada e sua taxa de deformação aumenta. O valor de tensão nesse ponto define a resistência ao escoamento ou a tensão limite de escoamento do material.

( ) O ponto "f" do diagrama corresponde ao limite de ruptura, sendo considerado a maior tensão de tração que o material pode suportar antes da ruptura e o valor correspondente de sua tensão é chamado de tensão limite de ruptura na tração.

( ) Ao utilizar a área de seção transversal inicial do corpo de prova em um ensaio de tração para realizar o cálculo da tensão uniaxial, o gráfico obtido é o representado pela linha contínua, sendo chamado diagrama tensão de engenharia-deformação.

( ) O ponto "u" está localizado na região plástica do diagrama, onde o material sofre deformação permanente.

Um helicóptero de ataque estava sobrevoando o oceano atlântico a 500m de altitude, quando detectou um submarino inimigo que estava parado na superfície da água. A decisão do comando foi a de se aproximar do submarino até uma distância de 250m na horizontal, manter a altitude em 500m e lançar uma bomba de profundidade ao submarino, conforme apresentado na figura abaixo.

Para cumprir a ordem dada, o piloto assumiu as seguintes premissas: considerou o helicóptero, o submarino e a bomba como partículas e desprezou todas as forças atuantes na bomba além da gravidade após a sua liberação. Com essas premissas e considerando que a aceleração da gravidade é de 10m/s², calcule a velocidade horizontal instantânea do helicóptero na iminência de liberar a bomba para que o alvo seja atingido, e assinale a opção correta.

Um experimento foi realizado para se determinar o módulo de cisalhamento G do material de uma mola espiral helicoidal de comportamento linear, diâmetro da espira D, seção transversal do fio circular de diâmetro d = D/ 3 e número de espiras ativas N_a. Ao apoiar um peso P em cima desta mola, engastada ao solo com seu eixo posicionado verticalmente, foi observada uma variação !$ \Delta x !$ em seu comprimento. Sabe-se que a constante da mola k para este tipo de mola é dada pela equação abaixo.

!$ k={\large{d^4G \over 8D^3N_a}} !$

De acordo com os dados, calcule o módulo de cisalhamento do material e assinale a opção correta.

Com relação a proteção e pintura de tubulações, é correto afirmar que:

A linha denominada "traço e ponto estreita", utilizada em desenhos técnicos, apresentada na figura abaixo, pode ser aplicada em:
