Segundo Mamede (2017), como se chama a técnica utilizada para isolar somente a parte do circuito afetado baseando-se na diferença dos tempos de disparo de duas proteções consecutivas?

Um campo magnético uniforme, de módulo 1,2 mT, orientado verticalmente para cima, é atravessado por uma partícula que se move horizontalmente do sul para o norte com uma velocidade de 5,0x10⁷ m/s. Com base nessas informações, qual é a força, em módulo, experimentada pela partícula ao entrar na câmara?

Dado: módulo da carga da partícula = 1,6 x 10^-19 C.

Assinale a opção que completa corretamente as lacunas da sentença abaixo.

Quando uma força magnetizante externa é aplicada em materiais os momentos dos domínios magnéticos tendem a se alinhar com o campo magnético e produzem um valor muito mais elevado de do que aquele que existiria devido apenas à força magnetizante aplicada até que todos os momentos magnéticos estejam alinhados com o campo aplicado. Quando o campo aplicado é reduzido até zero, os momentos dos dipolos magnéticos, embora tendendo a relaxar e a assumir suas orientações iniciais, não são mais totalmente aleatórios em suas orientações. Esse fenômeno é conhecido por

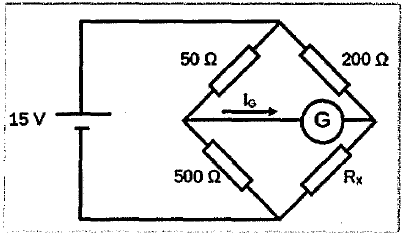

Observe a figura abaixo.

Sabendo que o galvanômetro da figura acima indica uma corrente I_G nula, calcule o valor resistência R_x e assinale a opção correta.

Um motor de corrente contínua em derivação contém os seguintes dados de fabricante para operação nominal: 100 CV de ponta de eixo, 300 V de tensão em seus terminais e 200 A de corrente de armadura. Deseja-se projetar um circuito que limite a corrente máxima de partida para o dobro do seu valor nominal. Caso seja adicionada uma resistência ao circuito de armadura para a partida, qual valor deverá ser utilizado?

Dado: resistência de armadura de 0, 05 n.

Observe a tabela abaixo.

Sabendo que a resistividade (p) de vários materiais está apresentada na tabela acima, calcule a resistência de um fio de cobre de 100 pés de comprimento que possui um diâmetro de 0,020 polegada a 20°C e assinale a opção correta.

O funcionamento adequado dos equipamentos de proteção do tipo diferencial-residual depende diretamente do esquema de aterramente utilizado na instalação elétrica. Qual esquema de aterramente impossibilita o funcionamento adequado dos dispositivos de proteção do tipo diferencial- residual?

Fusíveis e disjuntores normalmente são utilizados em instalações elétricas como:

De acordo com Halliday, Resnick e Walker (2022), os materiais são classificados de acordo com a facilidade com que as cargas elétricas se movem em seu interior. Assim, o silício usado nos microclrcuitos dos computadores,,é classificado como:

Observe a figura abaixo.

A figura acima mostra um circuito cujos elementos têm os seguintes valores:

!$ \varepsilon_1 =3,0, \varepsilon_2 = 6,0\,\,V R_1 = 2,0 \Omega\,e\,R-2 = 4,0 \Omega !$

Sendo as três fontes ideais, determine o valor absoluto das correntes i₁, i₂ e i₃ em ampéres, respectivamente, e assinale a opção correta.
