Analise o circuito a seguir.

Calcule o valor da corrente no coletor do transistor apresentado acima e assinale a opção correta. Dados: V_ee = 0,8 V e 13 = 99.

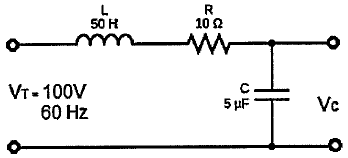

Observe a figura abaixo.

O circuito acima é alimentado com uma tensão de 100 V em 60 Hz. Considerando os valores dos elementos do circuito, qual é o módulo e frequência da tensão no capacitar?

Analise o circuito abaixo, considerando os limites de tensão de saída do amplificador operacional de 9 V e -9 V.

Assinale a opção que apresenta, respectivamente, a forma de onda e o valor máximo do sinal V2.

Com relação ao conceito de decibel e aos cálculos associados, assinale a opção correta.

Observe o circuito abaixo.

Determine a constante de tempo do circuito acima e assinale a opção correta.

Analise o circuito abaixo.

Os valores das correntes I₁ e I₃ mostradas no circuito são, respectivamente, iguais a:

Dados:!$ R1 = R2 = 6 \Omega;\,e !$

!$ R3 = R4 = = R5 6 = 9 \Omega !$

Uma antena de refletor parabólico de 2 m2 de área opera na frequência de 3 GHz com eficiência de 50%. Sabendo que essa antena está conectada, sem perdas, a um transmissor de 1 W, assinale a opção que apresenta a potência transmitida aproximada.

Dado: !$ log_{10} 4 \pi = 1,09 !$

Uma carga de 200 O precisa ser conectada a uma linha de transmissão de 800 O. Para fazer o casamento de impedância, será utilizado um transformador de ¼ de onda cuja impedância característica deve ser igual a:

Em uma linha de transmissão descasada, somente 19% da potência incidente é transmitida. Qual a razão de onda estacionária devido a esse descasamento?

Um sinal de potência igual a 100 mW é injetado em um cabo coaxial de 10 metros cuja perda é de 0,3 d8/m. Assim, calcule a potência do sinal em d8m na saída do cabo coaxial e assinale a opção correta.
