Considere o circuito abaixo.

Com base no circuito acima, assinale a opção que apresenta o valor da tensão de saída V_out.

Um motor de indução trifásico de 380 V de tensão de linha, 5 CV de potência na ponta de eixo, 4 polos e ligado em Y tem um escorregamento de 3% em plena carga. Com base nas informações apresentadas, qual o conjugado do eixo do motor com plena carga em N.m?

A isolação de condutores é identificada por dois valores Vx e Vy, comumente apresentados da seguinte forma Vx/Vy. Assim, as tensões Vx e Vy são, respectivamente:

De acordo com Halliday, Resnick e Walker (2022), qual é a capacitância existente no caso de duas placas de área 4 cm2 e distância 3 mm entre elas?

Dado: permissividade elétrica no vácuo = 8,85 x 10^-12 F/m.

Em um quadro de distribuição de uma instalação predial em baixa tensão, existem 20 circuitos efetivamente disponíveis. Sendo assim, o espaço mínimo nesse quadro destinado à reserva para ampliações futuras da instalação, em número de circuitos, é igual a:

De acordo com Boylestad (2012), a especificação que indica quanto tempo uma bateria de tensão fixa será capaz de fornecer uma corrente em particular é denominada de:

Observe a figura abaixo.

Considere um eneágono (polígono de nove lados) regular, com partlculas de carga q em cada um de seus vértices, exceto em um deles, conforme mostrado na figura acima. Com base nessàs informações, calcule a força elétrica resultante sobre uma partícula de carga -q no centro do polígono e assinale a opção correta.

Dado: k = 1/4TTE_o

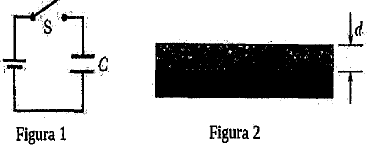

Observe as figuras abaixo.

Considere que na Figura 1 a chave S é fechada para ligar o capacitor descarregado de capacitência C = 0,25μF à bateria de diferença de potencial V = 12 V. A placa inferior do capacitar tem uma área A= 2,0 x 10"" m• e é feita de cobre, material no qual a densidade de elétrons de condução é n = 8,49 x 102 elétrons/m². Com base nessas informações, calcule a profundidade d no interior da placa (Figura 2), considerando que os elétrons se movem para a superfície da placa quando o capacitor está totalmente carregado e assinale a opção correta. Dado: carga do elétron = 1,602 x 10^-19 c

No tocante à correção do fator de potência de cargas lineares, qual opção NÃO apresenta uma das alternativas utilizadas pelas indústrias?

Um militar da Marinha do Brasil realizou um teste, a fim de descobrir as propriedades de uma carga trifásica equilibrada encontrada a bordo. Utilizando os equipamentos apropriados e executando as medições de forma correta, concluiu que, ao aplicar uma tensão de linha de 380 V, obteve corrente de linha de 10 A e potência ativa consumida de 5800 W. Com base nessas informações, é correto afirmar que o fator de potência da carga é de:

Dado: !$ \sqrt{3} = 1,73 !$
