Um circuito de corrente contínua tem uma resistência R de 10 M!$ \Omega !$ conectada em série com um capacitar C de 1 !$ \mu !$F.

Considerando que o circuito encontra-se em regime permanente e o capacitar esteja carregado com uma tensão inicial V_o, determine em quantos segundos a tensão no capacitar cairá pela metade (V_o/2) quando a associação RC for curto-circuitada e assinale a opção correta.

Dado: ln 2 = 0,7

Observe a figura abaixo.

Na figura acima, uma barra condutora ab está em contato com os trilhos ca e db. O dispositivo encontra-se em um campo magnétíco uniforme de 1,500 T, perpendicular ao plano da figura. Assinale a opção que apresenta o correto módulo da fem induzida na barra quando ela se desloca da esquerda para a direita com velocidade igual a 6,00 m/s e o sentido que a corrente flui na barra.

Observe a figura abaixo.

Calcule o módulo da reatância capacitiva X_c que deve ser conectada em paralelo ao circuito RL de tal forma que o fator de potência do circuito seja corrigido para uma unidade e marque a opção correta.

A respeito do Sistema de Proteção de Descargas Atmosféricas (SPDA), analise as afirmativas abaixo.

I - É projetado com a finalidade de repelir as descargas atmosféricas que atingem diretamente a parte superior ou lateral das estruturas que se deseja proteger.

II - É constituído de três subsistemas: subsistema de captação, subsistema de descida e subsistema de aterramento.

III - Se o SPDA está muito próximo de uma estrutura metálica, é necessário estabelecer uma ligação equipotencial com essa estrutura para evitar um centelhamento perigoso.

IV - O alumínio, por mais que seja um bom condutor de eletricidade, não é usado em projetos de SPDA por ser um material não-magnético.

V - Quando é instalada uma haste no alto de um edifício como subsistema de captação e ela não faz parte da estrutura do edifício, é correto classificá-la, segundo sua natureza construtiva, como um captor não natural.

Assinale a opção correta.

Correlacione os tipos de materiais magnéticos às suas definições e assinale a opção correta.

Tipos de materiais magnéticos:

I - Paramagnetismo.

II - Diamagnetismo.

III - Ferromagnetismo.

Definições:

a. Ao ser aplicado um campo magnético externo nesse material, sua caracter[ stica principal é que o campo magnético gerado é sempre oposto ao campo magnético aplicado.

b. Ao ser aplicado um campo magnético externo nesse material, seus momentos magnéticos tendem a se alinhar com o campo magnético aplicado e, ao cessar o campo magnético externo, o alinhamento desaparece.

c. Ao ser aplicado um campo magnético externo neste material, seus momentos magnéticos tendem a se alinhar com o campo magnético aplicado, ao cessar o campo magnético externo este alinhamento permanece.

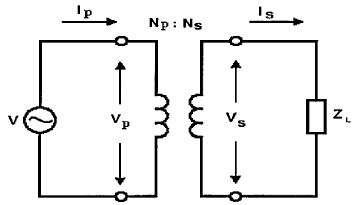

Observe a figura abaixo.

Assumindo que o transformador é ideal, coloque V (Verdadeiro) ou F (Falso) nas afirmativas abaixo e, em seguida, assinale a opção que apresenta a sequência correta.

( ) A razão das correntes l_p/I_s que passam pelos enrolamentos primário e secundário é igual à razão das tensões V_p/V_s medidas, respectivamente, nesses enrolamentos.

( ) A razão das tensões V_p/V_s medidas nos enrolamentos primário e secundário é igual à razão do número de espiras N_p/N_s das respectivas bobinas.

( ) A potência de entrada no enrolamento primário é totalmente entregue ao enrolamento secundário.

Considere uma bobina de indutância L, de comprimento C, contendo N espiras em torno de um núcleo. Caso o número de espiras N dobre em quantidade, o seu comprimento C dobre de tamanho e os demais parêmetros da bobina não se alterem, qual será o novo valor de indutância da bobina?

Dez lâmpadas de 30 !$ \Omega !$, oito lâmpadas de 24 !$ \Omega !$ e quatro lâmpadas de 12 !$ \Omega !$ estão ligadas em paralelo.

Dessa forma, calcule ai resistência equivalente e marque a opção correta.

Com relação aos dispositivos semicondutores, é correto afirmar que:

Quanto aos diversos tipos de classificação de memória, assinale a opção correta.
