Observe a figura abaixo.

Considerando que a tensão entre a base e o emissor V_BE = 0,7 V para o transistor NPN e o valor de ganho de corrente !$ \beta !$ = 100, os valores da corrente I_b e tensão V_c são, respectivamente:

Para um amplificador operacional ideal, os valores do ganho de tensão, resistência de entrada e resistência de saída são, respectivamente:

Com relação aos dispositivos semicondutores, é correto afirmar que:

Com relação aos tipos de sensores e atuadores industriais, assinale a opção correta.

Observar o circuito abaixo.

Assinale a opção correta para a expressão característica do circuito acima.

Observe a figura abaixo.

Assumindo que os diodos D₁ e D₂ são ideais, assinale a opção em que os valores de V₁ e V₂ fazem com que V₀ seja positivo.

Observe o circuito abaixo.

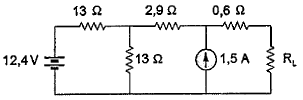

Determine o valor do resistor de carga R_L necessário para que ocorra a máxima transferência de potência no circuito apresentado acima e assinale a opção correta.

Assinale a opção que apresenta a expressão booleana mais simplificada da expressão abaixo.

!$ S \, = \, (A \, + \, B \, + \, \bar{C}).(\bar{A} \, + \, \bar{B} \, + \, \bar{C}) !$

Observe a figura abaixo.

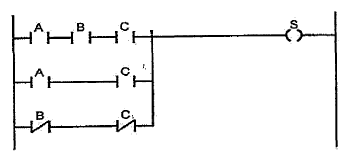

Considerando o diagrama de contatos acima, assinale a opção correta.

Observe a figura abaixo.

Considerando que a tensão Vi = 10 V, assinale a opção que apresenta o valor de V₀.
