Considere o circuito elétrico abaixo.

Assinale a opção que apresenta o valor da corrente elétrica que passa pela fonte U = 169 V sabendo que R= 1,04 \( k \Omega \).

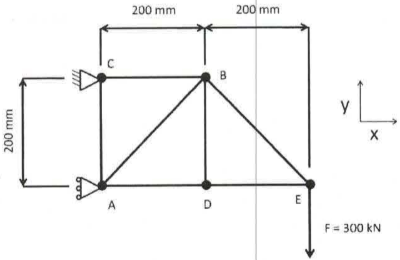

Exame a figura abaixo.

Calcule o módulo do esforço realizado no elemento AB da treliça apresentada acima, identifique se é de compressão ou tração e assinale a opção correta. Considere que o peso dos elementos de treliça é desprezível, que a fixação no ponto C resiste a esforços na direções dos eixos x e y e que a fixação no ponto A resiste apenas na direção do eixo x.

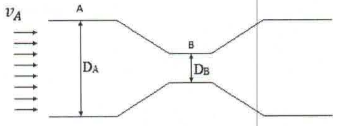

Examine a figura abaixo.

A figura acima mostra um escoamento uniforme incompressível através de um tubo de Venturi. Sabendo que a razão entre os diâmetros das seções A e B é D_A/D_B = 2 e que a velocidade de escoamento na seção A é v_A = 4 m/s, qual é a velocidade o escoamento na seção B?

Examine a figura abaixo.

O tubo de seção transversal circular de diâmetro externo d = 5 cm e espessura de parede t = 1 cm, conforme ilustrado na figura acima, é submetido a uma força longitudinal de tração de módulo \( 32 \pi \ kN \). Com base nessas informações, assinale a opção que apresenta a tensão normal resultante.

Em uma bomba hidráulica centrífuga, qual dos seguintes componentes tem a função de proteger a bomba de vazamentos nos pontos onde o eixo atravessa a carcaça?

Assinale a opção que apresenta a máquina que pode ser utilizada para se alcançar pressões abaixo da pressão atmosférica.

Um reservatório de água tem capacidade de 400 litros e encontra-se inicialmente vazio. Assinale a opção que apresenta o tempo necessário para encher completamente esse reservatório sabendo que água será alimentada por uma tubulação cujo diâmetro interno é 4 cm e que a velocidade de escoamento da água no interior da tubulação é 1 m/s.

Examine a figura abaixo.

Uma tubulação possui uma da extremidades fechada, submetida a uma pressão man métrica P = 8000 Pa, enquanto a outra extremidade é aberta para a atmosfera. A tubulação é preenchida parcialmente com um líquido incompressível de massa específica \( \rho = 2000 \) kg /m³, conforme a figura acima. Se, para um determinado ponto de referência A, a coluna de líquido no trecho da tubulação à esquerda possui uma altura h₁ = 10 cm, qual é a altura h₂ da coluna de líquido no trecho da tubulação à direita (aberto à atmosfera}, considerando que a aceleração da gravidade é g = 10 m/s²?

Com relação à fratura dúctil, é correto afirmar que:

Sobre o ciclo ideal dos motores de ignição por compressão, é correto afirmar que:
