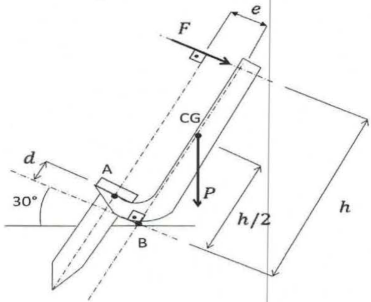

Examine a figura abaixo.

Um indivíduo aplica uma força F em um pé de cabra para retirar um prego, conforme indicado na figura acima. O peso do pé de cabra tem módulo P e seu centro de gravidade CG está indicado na figura. Considerando que a força que a ferramenta exerce sobre o prego atua no ponto A e sua direção coincide com a linha de centro do prego, calcule o módulo dessa força, em função das grandezas apresentadas no desenho, e assinale a opção correta.

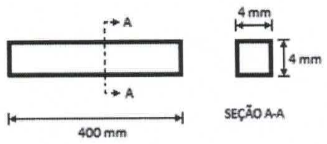

Considere a barra com seção transversal constante apresentada abaixo.

Um operador quando mediu a peça acima com um paquímetro, exerceu uma força de compressão de 8,4 N, no sentido longitudinal da peça, ao pressionar a peça com o instrumento. Considerando que o material da peça tem módulo de elasticidade E=210GPa, qual é o erro dimensional induzido devido à força aplicada pelo operador?

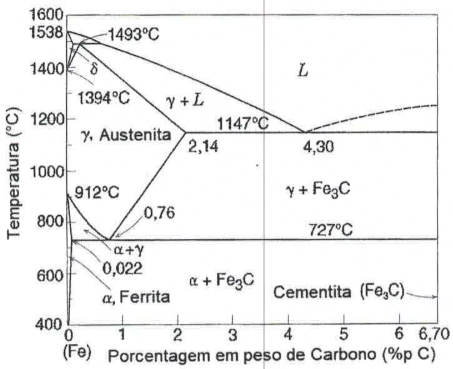

Considere o diagrama Ferro-Carbono (Fe-C) apresentado abaixo.

Fonte: Adaptado de CALLISTER JR. W. D. Ciência e Engenharia de

Materiais: Uma Introdução. 5 ed. Rio de Janeiro: LTC, 2002. p.184.

( ) O diagrama ferro-carbono (Fe-C) é um gráfico que mostra as fases em que se apresenta uma dada liga composta pelos elementos e Fe e C, de acordo com a temperatura e o percentual de C em peso (% p C).

( ) Uma liga (Fe-C) com concentração de 0,022 %p C em temperaturas acima de 727 ºC se apresentará como uma mistura de ferrita (fase \( \alpha \) do Ferro) e cementita (Fe₃C).

( ) A temperatura de fusão do ferro puro é de 1394 ºC.

( ) Uma liga (Fe-C) com concentração de 3 %p C em temperaturas entre 727 ºC el 1147 ºC se apresentará como uma mistura de austenita (fase \( \gamma \) do Fe) e cementita (Fe₃C).

( ) A solubilidade máxima do carbono na austenita (fase \( \gamma \) do Fe), 2,14 %p C, ocorre 1147 ºC.

Assinale a opção correta.

Examine a figura abaixo.

Uma barra de seção transversal quadrada de lado 1 cm é presa no teto pela sua extremidade superior, e um objeto de massa 450 kg é pendurado em sua extremidade inferior, conforme figura acima. Sabendo que a distribuição linear de peso da barra é 100 N/m e que a máxima tensão normal admissível \( \sigma_{adm} \) é 50 MPa, assinale a opção que apresenta o comprimento máximo x da barra para que a tensão normal resultante na barra não ultrapasse sua tensão normal admissível. Considere que a aceleração da gravidade é 10 m/s².

Em qual processo de fabricação uma porção do material da peça é retirada por meio de uma ferramenta de corte?

Ensaios de dureza medem a resistência da superfície de determinado material à penetração por um objeto rígido. Qual dos seguintes testes NÃO é utilizado para medir dureza de materiais?

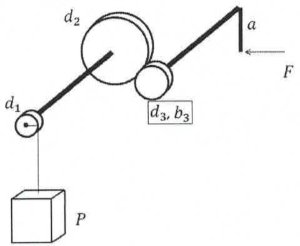

Examine a figura abaixo.

Deseja-se projetar uma transmissão, conforme apresentado na figura acima. A força de módulo F aplicada na manivela é utilizada para elevar o bloco de peso P ligado à polia, localizada na extremidade do eixo movido. Assim, assinale a opção que apresenta o diâmetro d₃ e a largura do dente b₃ da engrenagem indicada na figura sabendo que o momento torçor máximo M_T suportado por esse elemento é dado por: M_T = kb₃d²₃, onde K representa uma constante conhecida.

Considerando que zero grau Celsius corresponde a 273 Kelvin, assinale a opção que apresenta a eficiência máxima \( (\eta) \) que uma máquina térmica poderia ter caso operasse entre duas fontes com temperatura alta de T_H (em graus Fahrenheit) e temperatura baixa T_L (em grau Celsius).

Ao ler a placa de informações de um compressor alternativo de pistão, um militar se depara com a seguinte informação: "Pistão de duplo efeito". A partir dessa informação, é correto afirmar que:

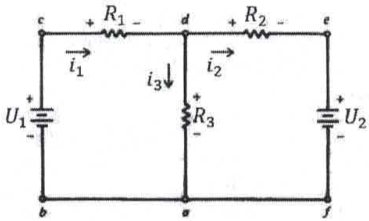

Considere o circuito elétrico abaixo.

Sendo U₁ = 6V, U₂ = 1V, R₁ = \( 2 \Omega \) , R₂ = \( 1 \Omega \), qual deve ser o valor do resistor R₃ para que a corrente i₃ seja igual a \( { \large 40 \over 13} A \)?
