Um condutor cilíndrico de raio r = 2 mm e comprimento I = 5m, possui uma resistência R = 30 \( Ω \). Assinale a opção que apresenta o valor aproximado da resistividade do material do condutor.

Dado: \( \pi \) = 3,14.

A densidade do fluxo magnético que atravessa uma bobina de área 4,0x10² cm² corresponde a 20 T. Qual é o valor do fluxo magnético, em Wb, que atravessa essa bobina?

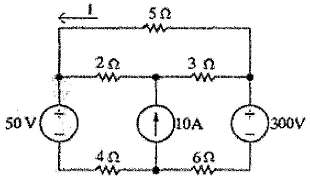

Examine a figura abaixo.

Com base nessas informações, qual é o valor da corrente I?

Assinale a opção que completa corretamente as lacunas da sentença abaixo, conforme disposto na NR 10.

Nos trabalhos em , quando as medidas de forem tecnicamente inviáveis cu insuficientes para controlar os riscos, devem ser adotados equipamentos de específicos e adequados às atividades desenvolvidas.

Analise a figura abaixo.

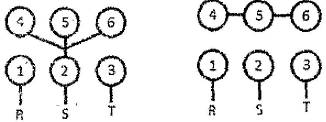

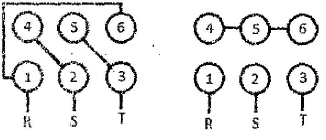

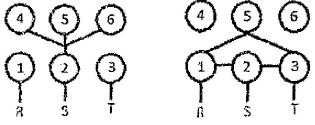

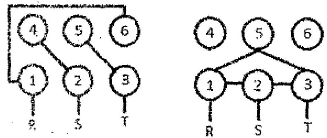

Para o motor de indução trifásico de seis terminais representado na figura acima, assinale a opção que apresenta o fechamento do motor em triângulo e em estrela, respectivamente.

Analise o circuito abaixo.

No circuito acima, qual é a potência dissipada de R'?

Dado: R'=R.

A respeito dos dispositivos a corrente diferencial-residual (DR), assinale a opção correta.

Um capacitor constituido de placas quadradas de lado \( l \)=5 cm contém um material dielétrico com permissividade relativa igual a 5. Sabe-se que a distância entre suas placas é igual a 2 mm e que a tensão entre elas é 20 V. Assim, qual é o valor aproximado da carga em cada placa?

Dado: \( ε_0=8,9 \times 10^{12} \)

Um motor elétrico trifásico ligado em estrela com potência nominal igual a 76,12 HP é alimentado em sua tensão nominal diretamente pelos terminais de um transformador abaixador. O motor atingiu o regime permanente com corrente nominal igual a 125 A, fator de potência igual a 0,8 e rendimento igual a 74,6%, Nessas condições, considere \( \sqrt3 \) = 1,73 e o valor da queda de tensão máxima de acordo com os limites definidos na NBR 5410:2004. Assinale a opção que apresenta o valor da tensão de linha minima, que pode ser medida nos terminais do motor devido a queda de tensão a partir dos terminais secundários do transformador.

Uma carga trifásica de fator de potência indutivo constante de 0,80 é ligada aos terminais secundários de um transformador. Sabe-se que a carga consome uma corrente de 100A e que a tensão na saída do transformador é igual a 380V. Assinale a opção que apresenta; aproximadamente, o rendimento do transformador nessas condições, considerando que as perdas no:ferro são iguais a 370W e as perdas no cobre iguais a 700W.

Dado: \( \sqrt3 \) = 1,73
