Considere uma carga puntiforme \( q_1=+3 \times 10^{-4}C \). Qual é a intensidade do campo elétrico gerado por essa carga a uma distância de 10 cm de q₁?

Um motor de indução de 4 polos, alimentado por uma rede elétrica de 60 Hz, apresenta velocidade de rotação de 1755 rpm a plena carga. Assim, qual é o escorregamento desse motor nessas condições?

Assinale a opção que apresenta o tipo de usina destinada ao fomecimento de energia elétrica à unidade consumidora quando há falta de suprimento pela rede de energia elétrica.

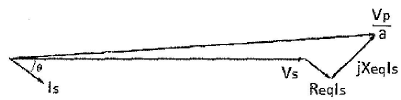

A figura abaixo apresenta o diagrama fasorial de um transformador.

Onde:

Vp: tensão primária;

a: relação de transformação;

Is corrente no secundário;

Vs: tensão no secundário;

Req: resistência equivalente; e

jXeg: reatância equivalente.

Com base nessas informações, é correto afirmar que esse transformador está operando:

De acordo com a NBR 5410:2004, qual é a máxima queda de tensão permitida para circuitos terminais?

Coloque F (falso) ou V (verdadeiro) nas afirmativas abaixo, em relação aos condutos elétricos, assinalando a seguir a opção correta.

( ) Condutos é o nome genérico que se dá aos elementos utilizados para a instalação dos condutores elétricos.

( ) Não é permitido agrupar em um mesmo eletroduto circuitos com cabos de 16, 25 e 50 mm².

( ) Os condutores vivos (fase e neutro) pertencentes a um mesmo circuito podem ser agrupados em eletrodutos distintos a fim de atender a taxa máxima de ocupação do eletroduto.

( ) A taxa máxima de ocupação em relação à área da seção transversal dos eletrodutos deve ser inferior a 60%,:no caso de três ou mais condutores ou cabos.

( ) Nas canaletas instaladas sobre paredes, em tetos ou suspensas, e nos perfilados podem ser instalados condutores vivos (fase e neutro) nus ou isolados.

Ao se aproximar o polo norte de um imã a uma espira condutora, sabe-se que será induzida uma corrente elétrica. A lei fundamental do eletromagnetismo que afirma que “a tensão induzida nessa espira tem polaridade tal que se opõe a variação de fluxo que produz a indução” é conhecida como:

Assinale a opção que completa corretamente as lacunas da sentença abaixo.

“Contatos são contatos de pessoas ou animais com massas que ficaram sob devido a uma falha de ”

Os transformadores de potencial podem ser especificados para aplicação direta nos serviços de:

Analise a figura abaixo.

Calcule a queda de tensão no resistor de 3 \( Ω \) da figura acima e assinale a opção correta.
