Com relação à potência elétrica, assinale a opção correta.

São exemplos de funções de painéis elétricos, EXCETO:

Examine a figura abaixo.

Sabendo que a carga RL tem valor variável, qual é a máxima potência absorvida pela carga?

São causas que dão origem a um baixo fator de potência numa instalação elétrica, EXCETO:

Um motor trifásico ligado em estrela na tensão de 220V e 60Hz está conectado a um muitimedidor de grandezas elétricas por meio de três transformadores de corrente do tipo janela com relação de transformação RTC 500-5. Ao medir a corrente em um dos terminais secundários do TC, é obtido um valor I = 3 A. Com base nessas informações, qual é o valor da potência elétrica trifásica absorvida pelo motor?

Assinale à opção que apresenta o dispositivo destinado a restabelecer as condições de isolação da extremidade de um condutor isolado quando este é conectado a um condutor nu ou a um terminal para ligação de equipamento.

Examine a figura abaixo.

Considere que, no circuito acima, inicialmente é conectado um amperimetro ideal entre os pontos A e B, que registra uma corrente i₁. Em seguida, é conectado entre os mesmos pontos um amperimetro cuja resistência interna é igual a 10 \( Ω \), que registra uma corrente i₂. Assim, qual será a diferença, aproximadamente, entre os módulos das correntes i₁ e i2 ?

Com relação aos diversos métodos de partida de motores, correlacione os tipos de partidas a suas caracteristicas e assinale a opção correta.

TIPOS DE PARTIDAS

I - Partida direta
II - Partida por meio de chave estrela-triângulo
III - Partida por meio de chave compensadora
IV - Partida por meio de soft-starter

CARACTERÍSTICAS

( ) Normalmente empregada em motores de potência elevada, necessita do uso de um autotransformador.
( ) Método de partida mais simples.
( ) Permite aceleração em rampa do motor.
( ) Reduz a corrente e o conjugado de partida a 1/3 do nominal.

Um chuveiro elétrico bifásico possui corrente nominal de 25 A quando ligado em uma rede elétrica 127/220 V. Considerando que o mês tem 30 dias, que a concessionária de energia possui tarifa de R$ 0,80 por kWh e que o chuveiro fique ligado 30 min por dia, qual será o custo da energia elétrica consumida por esse chuveiro na conta mensal de energia elétrica?

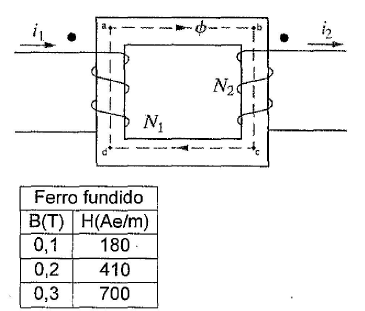

Analise a figura e a tabela abaixo.

Considere que os fluxos magnéticos produzidos pelas correntes i₁ e i₂ nos enrolamentos do transformador de ferro fundido acima possuem sentido contrário, e que o fluxo magnético resultante é \( \phi = 3 \times 10^{-5} Wb \) no sentido indicado na figura acima. Assinale a opção que apresenta o valor da corrente i₁.

Dados: área em qualquer seção do núcleo = 0,3 x 10^-3m²; \( l_{abcda} \)=0,2 m; N₁ = 100 espiras; N₁ = 50 espiras; e i₂ = 10A
