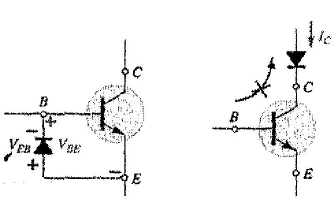

Observe as figuras abaixo.

Assinale a opção que apresenta, respectivamente, os tipos de transistores representados nas figuras acima.

Sobre o cálculo de potência e transformadores, analise as afirmativas abaixo e assinale a opção correta.

I - A especificação de potência de um resistor utilizado em um circuito qualquer deve ser o dobro da calculada pela equação P =I²R, de forma a evitar que esse componente queime.

II - Um cavalo-vapor (1 hp) é equivalente a 746 W de potência elétrica.

III - A quantidade de energia liberada em 5 horas por um gerador que fornece 5 kW é de 30 kWh.

IV - Para um transformador ideal, a potência de entrada no primário é igual à potência de saída no secundário.

Quando o diodo já não responde a uma frequência considerada alta. Qual solução pode ser adotada a partir da substituição desse dispositivo?

Observe a figura abaixo.

A conexão dos transistores apresentados acima é conhecida como “Darlington”. De acordo com o conceito, a resultante do ganho \( \beta \) é:

Dada a expressão booleana Y = AB+(AB).C+(A+(B+C)')', asssinale a opção que apresenta a sua simplificação.

Qual é o tipo de flip-flop que apresenta estados não permitidos de entrada?

Qual é a capacitância do dispositivo que armazena 8 Coulombs de carga com 2 V nos seus terminais?

Dentre as versões dos Circuitos TTL, além dos blocos comuns (Standard), existem outras versões de circuitos com a finalidade de atender a solicitações de ordem prática nos parâmetros relativos à velocidade e consumo de potência. Assim, assinale a opção que apresenta a versão com mais alta velocidade e que possui menor consumo de potência.

Considere um circuito com resistência total de 20 \( Ω \) e indutância de 50 H. Admitindo que tanto em circuitos capacitivos como em circuitos indutivos, as tensões e correntes atingem seus valores estacionários após cinco constantes de tempo, determine em quantos segundos a corrente atingirá seu valor de estado estacionário e assinale a opção correta.

De acordo com a eletrônica digital, a subtração do número octal 31 pelo número hexadecimal A é igual a determinado número decimal X. Convertendo X para binário e multiplicando pelo número binário 1001, temos o número octal:
