Seja a estrutura hiperestática da figura que contém 3 barras, sendo todos os vínculos engastados:


Sobre a estrutura, assinale a alternativa correta.

Empuxo de terra, que deve ser entendido como a ação produzida pelo maciço terroso sobre as obras com ele em contato. A determinação da magnitude que ocorre é fundamental na análise e projeto de obras como muros de arrimo, obras de contenções, cortinas em estacas pranchas, cortinas atirantadas, escorramentos de escavações em geral, construções em subsolos, encontros de pontes, dentre outras situações semelhantes. Uma estrutura de contenção de um talude de solo arenoso exigiu a construção de uma parede de concreto armado com 5,0 m de altura. Sendo a superfície do terreno horizontal e o nível do lençol freático ficando abaixo da base da parede, assinale o valor correto do empuxo ativo total na parede vertical.
(Considere o peso específico do solo arenoso de 19 kN/m³; o ângulo de atrito de 36,87° (Sem 36,87° = 0,60); e, o coeficiente do empuxo ativo (ka = 0,25.)

Alvenaria é o nome dado aos blocos ou tijolos utilizados para produzir edificações. É correto afirmar que, sua principal função envolve a separação de ambientes, tanto externos quanto internos. Sobretudo, a alvenaria em ambientes tem como função ser usada como barreira e freio contra os efeitos do lado de fora e, também, garantir um maior conforto no imóvel. Além dessas características já citadas, podem ser destacadas outras: resistência a infiltrações de águas pluviais, isolamento termoacústico, substrato/base para os revestimentos; resistência à pressão do vento e resistência a movimentos térmicos e umidades. Sobre os tipos de blocos utilizados como alvenaria (estrutural ou não estrutural), analise as afirmativas a seguir.

I. Blocos de concreto celular autoclavado: são produzidos a partir de uma mistura de cimento, cal areia, água e agentes expansores (pó de alumínio).
II. Blocos de concreto de alto-forno: são constituídos por uma mistura homogênea de quartzo, cimento PortlandCPIII, água e solo retirado do local da obra, sendo muito útil em obras de pequeno e médio porte, com arquitetura simples.
III. Blocos sílico-calcários: são blocos prismáticos fabricados com cal e agregados finos de quartzo moldados por pressão e compactação, sendo endurecidos sob ação de calor e pressão de vapor.
IV. Blocos de solo-cimento: são formados de argila misturada com cimento e água, compactados e secos na temperatura ambiente, de preferência no sol.

Está correto o que se afirma em

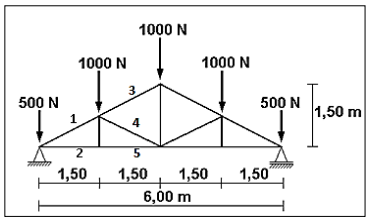

Considerando a treliça de um telhado, indicada na figura a seguir, marque V para as afirmativas verdadeiras e F para as falsas.



( ) A barra 1 está sendo comprimida.
( ) A barra 2 está sendo comprimida.
( ) A reação em ambos os apoios é de 2.500 N.
( ) A barra 3 está sendo tracionada.
( ) A barra 4 está sendo tracionada.
( ) A barra 5 está sendo tracionada.

A sequência está correta em

Um elemento de concreto armado ilustrado na figura é submetido a flexo tração, com uma carga normal de cálculo valendo 500 kN e momento fletor de cálculo valendo 50 kNm. O elemento será executado utilizando concreto C25 e aço CA-50:



Sobre o dimensionamento desse elemento, marque V para as afirmativas verdadeiras e F para as falsas.
( ) O dimensionamento estrutural desse tipo de elemento deve ser realizado utilizando o valor de σ_cd, que é obtido pelo valor de fck multiplicado pelo coeficiente a_c relacionado ao efeito Rusch.
( ) No dimensionamento, a flexo-tração deve-se definir o domínio de trabalho dos elementos estruturais. Uma forma de realizar essa análise é comparando o valor de μ com μo. Nesse problema, verifica-se que o μ < μo, logo o domínio de trabalho do elemento é o 1.
( ) A análise da armadura mínima deve ser feita com taxas de armadura, através da comparação da área de concreto e da área de aço. No caso de flexo-tração, a análise é a mesma independente do domínio de trabalho e da classe do concreto, e está relacionado ao valor do fck.
( ) Nesse problema, especificamente, verifica-se que não é necessário a utilização de armadura dupla, sendo necessário o dimensionamento apenas de armadura simples. Essa conclusão é obtida comparando-se o valor de μ_sd com o μ_lim, depois que foi comprovado que o elemento trabalha do domínio 2/3.
( ) O dimensionamento final do elemento estudado conduz as armaduras As = 8,60 cm² e As’= 2,90 cm², aproximadamente.

A sequência está correta em

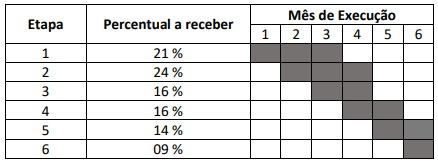

Toda obra deveria ter como premissa um projeto bem elaborado, com toda a programação de recursos a serem investidos, tempo previsto para a execução de cada etapa da obra etc. Para a execução da construção de um prédio público, considerando que determinada empresa apresentou o cronograma físico-financeiro, sendo a distribuição de etapas e tempo previsto indicado no quadro a seguir:



Se para a referida obra a licitação prevê um dispêndio de R$ 10.000.000,00 (dez milhões de reais), considerando o cronograma físico-financeiro proposto, assinale a afirmativa INCORRETA.
