Nas engenharias, as ligas de ferro-carbono apresentam várias aplicações estruturais, o que gera intensivos estudos tanto para melhorar as propriedades dessa liga quanto para descobrir ligas não ferrosas capazes de alcançar propriedades semelhantes às daquelas que contêm o ferro como elemento principal. A respeito de ligas do sistema ferro-carbono e seus possíveis tratamentos térmicos, julgue o item a seguir.

Diagramas de fases de ligas metálicas mostram as fases possíveis em função da temperatura e da concentração de soluto (ou solvente). No estado sólido, o tempo para que ocorram as transformações entre as fases de uma liga metálica pode ser observado em diagramas do tipo tempo × temperatura × transformação (TTT).

A figura acima mostra o esquema para medição da vazão em uma instalação de bombeamento d'água com placa de orifício. Um manômetro de tubo em U com mercúrio (ρ_Hg = 13,6) está conectado à parte inferior da tubulação. Outro manômetro de tubo em U invertido, com líquido de densidade relativa ρL = 0,5, está montado em um ponto diretamente acima do primeiro manômetro. Com base nessas informações e na figura acima, julgue os itens seguintes.

A diferença de pressão p₁ - p₂ é maior que 1 m de coluna d'água.

Acerca do funcionamento e dimensionamento dos principais elementos de máquinas, julgue o item subsequente.

Considere que, na transmissão por correias, esquematizada na figura abaixo, um motor elétrico acione a polia A com velocidade de rotação de 1.500 rpm e que a polia C gire solidária à polia B. Nessa situação, é correto afirmar que a polia D gira a 360 rpm no sentido anti-horário.

O elo de um mecanismo de barras esquematizado na figura acima está submetido a uma carga de tração de 240 kN. Considerando que no olhal há uma concentração de tensões cujo fator geométrico é K_t = 2, julgue o item que se segue.

A tensão normal máxima no olhal é 600 Mpa.

Considere uma máquina fabril cuja operação tenha se iniciado às 8 h da quarta-feira do dia 2/1/2003 e haja se estendido durante cinco dias úteis por semana, sem feriados, de 8 h às 18 h. Considere, ainda, que essa máquina tenha produzido 400 peças, das quais 380 sejam aproveitáveis, até parar por quebra de um componente às 10 h do dia 12/2/2003. Com base nessas informações, julgue o item seguinte.

As variáveis aleatórias “dias até a falha", “horas até a falha" e “peças até a falha" são, respectivamente, 29 dias, 234 horas e 380 peças.

Acerca dos conceitos e princípios de dinâmica das máquinas, julgue o item que se segue.

Considerando que as figuras abaixo ilustram as respostas em vibração livre de um motor elétrico de massa igual a 500 kg montado em duas fundações diferentes, é correto afirmar que a figura I representa um sistema superamortecido e a figura II um sistema criticamente amortecido.

Em um canteiro de obras, é necessário construir um elevador de carga com capacidade de elevar uma massa de 900 kg, incluídos o cabo e a gaiola do elevador, do nível do chão a uma determinada altura, com aceleração inicial de 1 m/s ² . Deve-se adotar um coeficiente de segurança s = 8 contra ruptura dos cabos, que é o valor mínimo recomendado por norma. Estão disponíveis para uso cabos de aço 6 × 19 Seale AA de 8 mm, cuja carga de ruptura é 35 kN, considerando g = 10 m/s ² . Com base nessas informações, julgue o item seguinte.

Na partida, a carga dinâmica produzida sobre os cabos é 90 N.

A barra AD mostrada na figura acima está apoiada em uma parede, forma um ângulo θ com a horizontal e é suportada pelos apoios B e C. Considerando que não há atrito em nenhum dos pontos de apoio da barra e que uma força de 1 kN está aplicada na extremidade D, julgue o item seguinte.

Se a força na extremidade D fosse aplicada na direção vertical para baixo, a reação da parede contra a barra na direção horizontal seria nula.

Em uma instalação de bombeamento de uma empresa, uma bomba centrífuga deve operar com vazão de 0,09 m³/s e recalcar água a uma altura manométrica de 9 m. No catálogo, o fabricante da bomba indica o NPSH (net positive succion head) igual a 5,5 m e rendimento de 60% na curva característica. Na sucção, a pressão atmosférica no local é igual a 700 mmHg, permitindo uma altura máxima de sucção de 9,5 m; as perdas correspondem a 1,2 mca e a pressão de vapor da água corresponde a 7,15 mca. A empresa tem disponíveis em estoque apenas motores elétricos comerciais de 5, 8, 10, 12, 15, 20 e 25 kW, entre os quais deve ser selecionado o que será usado para acionar a bomba. Considerando as informações acima, a densidade da água igual a 1.000 kg/m³ e g = 10 m/s ² , julgue o próximo item.

Após a escolha do motor adequado, o rendimento final da instalação será maior que o rendimento indicado no catálogo pelo fabricante da bomba.

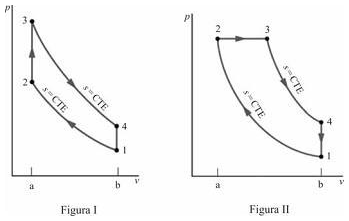

Considerando que as figuras I e II acima representem as transformações pressão (p) versus volume (v) para ciclos motores padrão a ar, julgue o item seguinte.

Assumindo-se ciclos Diesel e Otto com a mesma taxa de compressão, o rendimento, expresso pela razão entre o calor transferido ao ciclo e o trabalho produzido, será maior para o ciclo Otto que para o ciclo Diesel.
