Uma edificação de comprimento e largura iguais a 24 e 9 metros, respectivamente, é protegida contra descargas atmosféricas por meio de dois para-raios do tipo Ângulo de Proteção (Franklin).
Para um ângulo de proteção de 30º , a altura mínima em que o captor deve ficar acima da parte superior da edificação é:

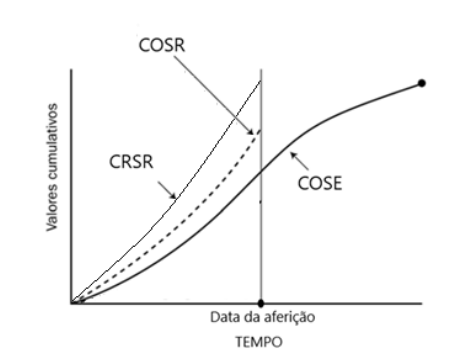

A figura abaixo apresenta a Curva “S” utilizada para o acompanhamento de uma obra.


Legenda:
• COSE: Custo Orçado - Serviço Estimado
• COSR: Custo Orçado - Serviço Realizado
• CRSR: Custo Real - Serviço Realizado
Considerando as curvas, é correto afirmar que a obra está:

A respeito de contratos, preços em processos licitatórios e contratação de serviços em geral, é correto afirmar que:

A respeito dos estágios do ciclo que se deve percorrer por ocasião de um empreendimento de engenharia, analise as afirmativas a seguir.
I. No estágio de concepção e viabilidade, deve ser levantada a composição de custos dos serviços, com a relação de insumos.
II. No estágio do planejamento, deve ser realizada a delimitação do objeto em lotes, fases e forma de contratação.
III. No estágio de execução, devem ser previstos os aditivos de prazos e custos necessários ao empreendimento.
Está correto o que se afirma em:

Uma obra tem previsão de ser concluída em 200 unidades de tempo (u.t.) com uma variância de 9 u.t.. Com o objetivo de aumentar o nível de garantia da conclusão da obra para 90%, o seu planejamento foi realizado considerando um processo de aceleração.
Sabendo-se que o fator de probabilidade Z da tabela de distribuição normal, referente à probabilidade de 90%, é igual à unidade, o tempo de conclusão da obra no ritmo acelerado é:

A respeito da segurança em instalações e serviços em eletricidade, de acordo com que está preconizado na NR-10, analise as afirmativas a seguir.
I. O prontuário da instalação prevê testes de isolação elétrica em todos os alimentadores.
II. As medidas de proteção individual devem ser adotadas no caso de as medidas de proteção coletiva serem tecnicamente inviáveis.
III. Todo projeto deve prever condições para a adoção de aterramento, a menos que a instalação seja temporária.
Está correto o que se afirma em

Em um parque industrial, existem quatro quadros elétricos (QDE1, QDE2, QDE3 e QDE4) responsáveis por alimentar suas respectivas instalações. Todos os quadros são alimentados por um único transformador de potência. As potências de cada um dos quadros são, respectivamente, 200 kW, 150 kW, 75 kW e 200 kW. As coordenadas de localização desses quadros em relação ao parque industrial são, respectivamente, iguais a (2;4), (5;3), (5;8) e (5;2).
A melhor localização do transformador para atender ao critério de queda de tensão de forma mais otimizada é:

O esquema de aterramento adequado a uma instalação em cujas dependências se deseja monitorar os níveis de isolamento é:

Um equipamento elétrico de 10 kVA e 250 V é alimentado por meio de um alimentador de 20 m de comprimento. O condutor utilizado nesse alimentador possui 2,0 V/(A.km) de queda de tensão unitária.
A queda de tensão no circuito é de:

Um circuito elétrico bifásico alimenta uma carga de 4,0 kW, com fator de potência 0,8. Esse circuito compartilha o eletroduto pelo qual passa com mais outros dois circuitos. Abaixo são apresentadas as tabelas 1 e 2 necessárias para o dimensionamento desse circuito.

Tabela 1: Capacidade de condução de corrente (A)

Seção nominal (mm2)	2 condutores carregados	3 condutores carregados
1,0	14	13
1,5	18,5	16,5
2,5	25	22
4	33	30
6	42	38

Tabela 2: Fatores de correção aplicáveis a condutores agrupados

Número de circuitos	1	2	3	4	5
Fator de agrupamento	1,00	0,80	0,70	0,65	0,60

O padrão dos níveis de tensão da instalação é 220/127 V, e a temperatura ambiente é de 30 ºC.

A seção desse circuito pelo critério de capacidade de condução
