Prova Completa: Perito Criminal - Área 2 (PC-ES - AOCP

1126373 Ano: 2019
Disciplina: Direito Penal
Banca: AOCP
Orgão: PC-ES

Provas:

ProlegômenosA Lei PenalAplicação da Lei PenalLei Penal no TempoTempo do Crime

É importante a fixação do tempo em que o crime se considera praticado para, entre outras coisas, compreender a lei que deverá ser utilizada, aplicada, e estabelecer a imputabilidade do sujeito. Com relação ao tempo do crime, o Código Penal brasileiro adotou a

Provas

Questão presente nas seguintes provas

1126213 Ano: 2019
Disciplina: Engenharia Eletrônica
Banca: AOCP
Orgão: PC-ES

Provas:

Perito Criminal - Área 2
Provas ×

Um Engenheiro de Controle e Automação utilizou a modelagem no domínio da frequência para determinar parâmetros de um sistema de controle e conclui que

A

essa técnica permite definir a relação da tensão de saída com a tensão de entrada em um circuito por meio de uma função de transferência, porém não permite a análise de sistemas mecânicos, pois
são classificados como não- lineares- quadráticos.

B

a relação entre a tensão de saída e a tensão de entrada em um circuito com amplificadores operacionais considera que as admitâncias de componentes em paralelo sempre se multiplicam.

C

os sistemas mecânicos possuem dois componentes lineares passivos e um ativo, sendo a mola, a massa e o amortecedor viscoso, respectivamente.

D

as equações de movimento dos sistemas translacionais são idênticas às equações dos sistemas mecânicos rotacionais, diferenciando-se apenas no que se refere ao diagrama de corpo livre, pois, nos sistemas rotacionais, há o componente de aceleração vertical angular e, nos translacionais, há a ação da força de atrito translacional.

E

em um sistema mecânico, o amortecedor viscoso é um elemento passivo dissipador de energia, enquanto em um sistema elétrico o indutor é um elemento passivo armazenador de energia.

Provas

Questão presente nas seguintes provas

1126192 Ano: 2019
Disciplina: Engenharia Eletrônica
Banca: AOCP
Orgão: PC-ES

Provas:

Perito Criminal - Área 2
Provas ×

Controles Lógicos Programáveis - CLP e Sistemas Supervisórios e de Aquisição de Dados - SCADA)

Os controladores lógicos programáveis (CLPs) são largamente utilizados em controle de processos industriais em que sua programação pode ser implementada em diversas linguagens disponíveis. De acordo com as definições de CLP, é correto afirmar que

A

a conversão grafcet-ladder permite o projeto do programa de controle para o CLP contemplando a instrução first scan que ocorre na primeira varredura do programa.

B

os CLPs foram os primeiros dispositivos a permitirem a padronização da linguagem Java em seu core nativo de acordo com a norma IEC 61131-3 e, até a atualidade, correspondem a 83% dos programas implementados no Brasil.

C

os sensores de proximidade industriais atendem a padrões elétricos que permitem a utilização nas entradas digitais dos CLPs que operam de 0 a 5 V, com tolerância máxima de 5%, e os sensores analógicos atendem ao padrão de 4 a 20 mA e 0 a 30 Vcc, com resolução mínima de 24 bits.

D

a rede industrial de protocolo DeviceNet apresenta 5 condutores de dados que são conectados na interface de rede do CLP, sendo os condutores CAN_H, CAN_L, RX, TX e CD, respectivamente, de acordo com a ODVA para cabos planos com blindagem.

E

as interfaces de saídas digitais e analógicas são idênticas em termos de hardware, diferenciando-se apenas em software.

Provas

Questão presente nas seguintes provas

1126191 Ano: 2019
Disciplina: Engenharia Eletrônica
Banca: AOCP
Orgão: PC-ES

Provas:

Perito Criminal - Área 2
Provas ×

Microcontroladores e sistemas microprocessados

Uma máquina industrial foi automatizada, utilizando-se um microcontrolador de 8 bits com clock externo de 40 MHz. A malha de controle foi realimentada por um amplificador operacional que amplifica o sinal de temperatura provido por um sensor analógico eletrônico, o qual informa a temperatura por meio de tensão de 10,0 mV/°C, com faixa de -55 °C até 150 °C. Com base no exposto, assinale a alternativa correta.

A

O SPAN do sensor é de 205 °C.

B

Quando a temperatura na máquina for igual a 150 °C, a saída do sensor será de 5,0 V, pois os registradores do microcontrolador utilizado podem armazenar valores de 0 até 255 (decimal).

C

O microcontrolador utiliza entrada digital rápida para leitura do valor fornecido pelo sensor.

D

O setpoint do processo é igual à diferença entre o SPAN e a tensão de offset ao quadrado.

E

O slew-rate do amplificador operacional utilizado define a influência da temperatura sobre o valor da saída em mV/°C.

Provas

Questão presente nas seguintes provas

1126190 Ano: 2019
Disciplina: Engenharia Eletrônica
Banca: AOCP
Orgão: PC-ES

Provas:

Perito Criminal - Área 2
Provas ×

Redes de comunicação industrial

Em uma usina de álcool, foram utilizados transmissores de vazão, pressão e temperatura em processos que vão desde o esmagamento da cana até o armazenamento do álcool produzido. A comunicação de dados entre os transmissores e a base de controle são realizadas por meio de rede industrial. Considerando o exposto, assinale a alternativa correta.

A

A tecnologia de rede industrial implantada nesse caso é a AS-i, pois foi desenvolvida, exclusivamente, para atender a transmissores multivariáveis.

B

O protocolo Hart se aplica a processos em que há transmissores industriais, pois apresenta barramento que pode atender a longas distâncias operando com velocidades que variam de 1,2 Gbps até 2,2 Gbps.

C

O barramento de rede DeviceNet pode admitir cabo fino, em que as derivações do barramento tronco podem ter até 12 m e interligam inversores de frequência e transmissores de temperatura.

D

A rede industrial PROFINET é baseada no protocolo CAN e se adéqua à comunicação entre sensores em nível de bit, apenas.

E

O barramento de rede Profibus PA permite a interligação de transmissores de vazão, pressão e temperatura, enquanto o Profibus DP atende a inversores de frequência e sinalização.

Provas

Questão presente nas seguintes provas

1126189 Ano: 2019
Disciplina: Engenharia Eletrônica
Banca: AOCP
Orgão: PC-ES

Provas:

Perito Criminal - Área 2
Provas ×

Controles Lógicos Programáveis - CLP e Sistemas Supervisórios e de Aquisição de Dados - SCADA)

Em um processo industrial de fabricação de peças automotivas, uma máquina injetora de plástico é configurada para operar em 65 °C. Para estabelecer o controle sobre a temperatura, a máquina utiliza ação de controle Proporcional (P) com constante de proporcionalidade (kp) igual a 1,35. Considerando o processo apresentado, assinale a alternativa correta.

A

O processo de injeção de plástico depende apenas da velocidade de injeção, sendo a temperatura irrelevante na fabricação de peças automotivas, pois as ligas utilizadas são adaptadas a altos impactos térmicos e não sofrem deformação com a presença de calor.

B

Quando a temperatura estiver em 62 °C, o valor da variável manipulada será igual ao quadrado do setpoint (SP).

C

A ação de controle Proporcional (P) pode ser implementada em um CLP (Controlador Lógico Programável), pois esse dispositivo é capaz de realizar cálculos e acionar dispositivos de saída de acordo com variações em sua entrada analógica.

D

A medição de temperatura desse processo deve ser realizada por um pirômetro de varredura, pois a faixa de temperatura é baixa, adequada a esse tipo de sensor.

E

As ações de controle Proporcional e Integral são independentes da diferença entre o valor da variável de processo (PV) e o setpoint (SP).

Provas

Questão presente nas seguintes provas

1126159 Ano: 2019
Disciplina: Engenharia Elétrica
Banca: AOCP
Orgão: PC-ES

Provas:

Perito Criminal - Área 2
Provas ×

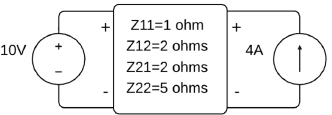

Considerando o quadripolo da seguinte figura, assinale a alternativa que apresenta o valor correto das potências fornecidas pela fonte de tensão e pela fonte de corrente, respectivamente.

Provas

Questão presente nas seguintes provas

1126158 Ano: 2019
Disciplina: Engenharia Elétrica
Banca: AOCP
Orgão: PC-ES

Provas:

Perito Criminal - Área 2
Provas ×

Transformadores e Máquinas ElétricasMáquinas EstáticasTransformador Monofásico

Para o circuito da seguinte figura, assinale a alternativa que apresenta o valor da potência absorvida pela resistência no lado secundário do transformador.
