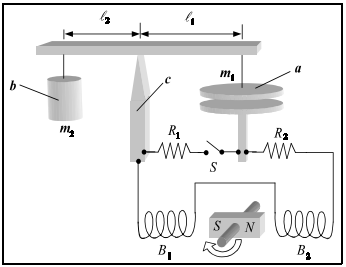

O aparelho descrito na figura acima consiste em uma balança usada para medir a força elétrica entre as placas planas e paralelas de um capacitor. A placa superior do capacitor — indicada por a na figura —, com massa m₁, e um contrapeso de massa m₂ — indicado por b — encontram-se suspensos pelo braço de sustentação móvel da balança que está apoiado na quina da haste c. Esses elementos são feitos de metal de resistividade desprezível. A placa do capacitor e o contrapeso encontram-se a distâncias ℓ₁ e ℓ₂ do ponto de apoio, respectivamente. Duas bobinas idênticas, B₁ e B₂, estão sujeitas a um campo magnético de um ímã permanente que gira. Os vários componentes do aparelho encontram-se eletricamente conectados conforme mostra a figura. Em relação aos princípios físicos envolvidos nesse aparelho, julgue o item que se segue.

Na ausência da placa superior e com a chave S na posição fechada, a tensão na placa inferior do capacitor em relação à tensão na haste c é igual à fração da força eletromotriz do gerador.

O aparelho descrito na figura acima consiste em uma balança usada para medir a força elétrica entre as placas planas e paralelas de um capacitor. A placa superior do capacitor — indicada por a na figura —, com massa m₁, e um contrapeso de massa m₂ — indicado por b — encontram-se suspensos pelo braço de sustentação móvel da balança que está apoiado na quina da haste c. Esses elementos são feitos de metal de resistividade desprezível. A placa do capacitor e o contrapeso encontram-se a distâncias ℓ₁ e ℓ₂ do ponto de apoio, respectivamente. Duas bobinas idênticas, B₁ e B₂, estão sujeitas a um campo magnético de um ímã permanente que gira. Os vários componentes do aparelho encontram-se eletricamente conectados conforme mostra a figura. Em relação aos princípios físicos envolvidos nesse aparelho, julgue o item que se segue.

O campo elétrico entre as placas será tanto maior quanto maior for o número de espiras nas bobinas, bem como mais intenso for o campo magnético do ímã.

O aparelho descrito na figura acima consiste em uma balança usada para medir a força elétrica entre as placas planas e paralelas de um capacitor. A placa superior do capacitor — indicada por a na figura —, com massa m₁, e um contrapeso de massa m₂ — indicado por b — encontram-se suspensos pelo braço de sustentação móvel da balança que está apoiado na quina da haste c. Esses elementos são feitos de metal de resistividade desprezível. A placa do capacitor e o contrapeso encontram-se a distâncias ℓ₁ e ℓ₂ do ponto de apoio, respectivamente. Duas bobinas idênticas, B₁ e B₂, estão sujeitas a um campo magnético de um ímã permanente que gira. Os vários componentes do aparelho encontram-se eletricamente conectados conforme mostra a figura. Em relação aos princípios físicos envolvidos nesse aparelho, julgue o item que se segue.

Quando os potenciais elétricos nas placas do capacitor forem iguais e a balança estiver equilibrada, a relação m₁/ℓ₁ = m₂/ℓ₂ será válida.

O aparelho descrito na figura acima consiste em uma balança usada para medir a força elétrica entre as placas planas e paralelas de um capacitor. A placa superior do capacitor — indicada por a na figura —, com massa m₁, e um contrapeso de massa m₂ — indicado por b — encontram-se suspensos pelo braço de sustentação móvel da balança que está apoiado na quina da haste c. Esses elementos são feitos de metal de resistividade desprezível. A placa do capacitor e o contrapeso encontram-se a distâncias ℓ₁ e ℓ₂ do ponto de apoio, respectivamente. Duas bobinas idênticas, B₁ e B₂, estão sujeitas a um campo magnético de um ímã permanente que gira. Os vários componentes do aparelho encontram-se eletricamente conectados conforme mostra a figura. Em relação aos princípios físicos envolvidos nesse aparelho, julgue o item que se segue.

A força elétrica entre as placas do capacitor depende da distância entre elas, mesmo se elas fossem infinitamente extensas.

O aparelho descrito na figura acima consiste em uma balança usada para medir a força elétrica entre as placas planas e paralelas de um capacitor. A placa superior do capacitor — indicada por a na figura —, com massa m₁, e um contrapeso de massa m₂ — indicado por b — encontram-se suspensos pelo braço de sustentação móvel da balança que está apoiado na quina da haste c. Esses elementos são feitos de metal de resistividade desprezível. A placa do capacitor e o contrapeso encontram-se a distâncias ℓ₁ e ℓ₂ do ponto de apoio, respectivamente. Duas bobinas idênticas, B₁ e B₂, estão sujeitas a um campo magnético de um ímã permanente que gira. Os vários componentes do aparelho encontram-se eletricamente conectados conforme mostra a figura. Em relação aos princípios físicos envolvidos nesse aparelho, julgue o item que se segue.

O módulo da força elétrica é máximo com a chave S na posição aberta.

O aparelho descrito na figura acima consiste em uma balança usada para medir a força elétrica entre as placas planas e paralelas de um capacitor. A placa superior do capacitor — indicada por a na figura —, com massa m₁, e um contrapeso de massa m₂ — indicado por b — encontram-se suspensos pelo braço de sustentação móvel da balança que está apoiado na quina da haste c. Esses elementos são feitos de metal de resistividade desprezível. A placa do capacitor e o contrapeso encontram-se a distâncias ℓ₁ e ℓ₂ do ponto de apoio, respectivamente. Duas bobinas idênticas, B₁ e B₂, estão sujeitas a um campo magnético de um ímã permanente que gira. Os vários componentes do aparelho encontram-se eletricamente conectados conforme mostra a figura. Em relação aos princípios físicos envolvidos nesse aparelho, julgue o item que se segue.

As duas placas do capacitor estão sujeitas a forças elétricas atrativas e repulsivas.

O aparelho descrito na figura acima consiste em uma balança usada para medir a força elétrica entre as placas planas e paralelas de um capacitor. A placa superior do capacitor — indicada por a na figura —, com massa m₁, e um contrapeso de massa m₂ — indicado por b — encontram-se suspensos pelo braço de sustentação móvel da balança que está apoiado na quina da haste c. Esses elementos são feitos de metal de resistividade desprezível. A placa do capacitor e o contrapeso encontram-se a distâncias ℓ₁ e ℓ₂ do ponto de apoio, respectivamente. Duas bobinas idênticas, B₁ e B₂, estão sujeitas a um campo magnético de um ímã permanente que gira. Os vários componentes do aparelho encontram-se eletricamente conectados conforme mostra a figura. Em relação aos princípios físicos envolvidos nesse aparelho, julgue o item que se segue.

O conjunto de bobinas e o ímã rotativo constituem um gerador de corrente alternada, cuja freqüência é igual à freqüência de rotação do ímã.

Um projétil de massa igual a 100 g penetra em um material e a sua posição, em função do tempo, dentro do material é descrita pelo vetor , em que são vetores unitários que apontam nas direções positivas de x, y e z, respectivamente, e t é o tempo medido a partir do instante em que o projétil penetra no material, medido em milissegundos (ms). Considerando essas informações e que seja medido em metros, julgue o item a seguir.

O material sofre uma força cujo valor máximo é inferior a 2 × 10⁴ N na direção de , mas em sentido contrário.

Um projétil de massa igual a 100 g penetra em um material e a sua posição, em função do tempo, dentro do material é descrita pelo vetor , em que são vetores unitários que apontam nas direções positivas de x, y e z, respectivamente, e t é o tempo medido a partir do instante em que o projétil penetra no material, medido em milissegundos (ms). Considerando essas informações e que seja medido em metros, julgue o item a seguir.

Com o passar do tempo, o projétil tende a se mover exclusivamente ao longo da direção y.

Um projétil de massa igual a 100 g penetra em um material e a sua posição, em função do tempo, dentro do material é descrita pelo vetor , em que são vetores unitários que apontam nas direções positivas de x, y e z, respectivamente, e t é o tempo medido a partir do instante em que o projétil penetra no material, medido em milissegundos (ms). Considerando essas informações e que seja medido em metros, julgue o item a seguir.

A energia cinética do projétil no exato instante em que ele penetra no material foi superior a 100 kJ.
