Os cabos elétricos normalmente exigem menos manutenções preventivas quando comparados com outros equipamentos, tais como as máquinas rotativas. De qualquer forma, inspeções periódicas devem ser realizadas já que existem fatores externos que podem contribuir para a deterioração dos cabos. Nesse sentido, NÃO se considera fator externo:

Considere as afirmações sobre conceitos de iluminação.

I - Uma luminária é dita de classe de iluminação direta quando o fluxo luminoso é dirigido diretamente ao plano oposto ao de trabalho e assume uma função decorativa no ambiente iluminado.

II - Reflexão é a característica das luminárias de modificar a distribuição do fluxo luminoso, através da sua superfície interna e segundo a sua forma geométrica de construção.

III - O método dos lumens para determinação do iluminamento de ambientes se baseia na soma algébrica das contribuições de todas as fontes luminosas para cada ponto considerado no plano de trabalho.

Está(ão) correta(s) apenas a(s) afirmação(ões):

O equipamento utilizado para restabelecer as condições de isolação da extremidade de um condutor isolado, quando este é conectado a um condutor nu ou a um terminal para ligação de equipamento, é a(o):

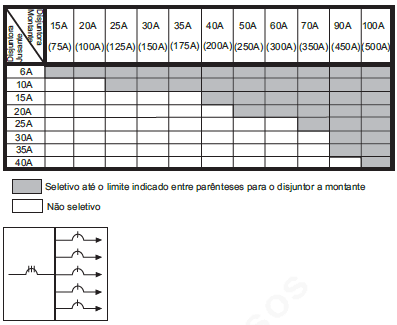

Observe a tabela e o diagrama abaixo.

O diagrama unifilar apresenta 05 (cinco) circuitos terminais protegidos por disjuntores de 30 A. Utilizando a tabela acima, de coordenação de disjuntores, é correto afirmar, quanto à coordenação, que o disjuntor geral, em A, poderá ser de:

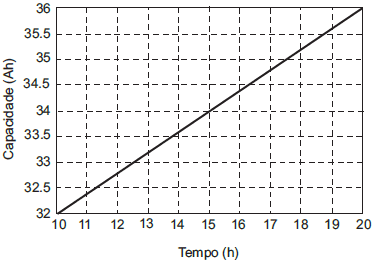

O gráfico acima mostra as capacidades (Ah) de uma bateria de chumbo-ácido em diferentes regimes de descarga. Considerando que a capacidade da bateria nas condições nominais seja de 36 Ah, a redução percentual da capacidade em relação às condições nominais, quando descarregada em 15 horas, aproximadamente, vale:

Existe uma prática utilizada para o sistema de aterramento, que se caracteriza pela utilização de aterramentos independentes das barras de terra de sinal eletrônico e das carcaças dos equipamentos eletro-eletrônicos. A esse respeito encontram-se as afirmações abaixo.

I - Existe a possibilidade de ocorrência de um potencial perigoso entre as duas malhas de terra.

II - Podem surgir capacitâncias de acoplamento no interior dos equipamentos, se a malha do sistema de potência for atravessada por uma corrente de alta freqüência.

III - Não existe qualquer restrição quanto à sua utilização.

Está(ão) correta(s) apenas a(s) afirmação(ões):

Considere os seguintes tópicos relacionados à segurança das instalações elétricas:

I - proteção das instalações contra descargas atmosféricas;

II - proteção das pessoas contra contatos com partes metálicas energizadas acidentalmente;

III - uniformização do potencial elétrico para prevenir o aparecimento de tensões perigosas durante faltas fase-terra;

IV - diminuição da resistência de contato durante as faltas fase-fase para melhorar a sensibilidade dos dispositivos de proteção.

Dentre os itens enumerados acima, os que se configuram como objetivos de um sistema de aterramento são:

A corrente de partida de um motor trifásico, ligado em 220V e com o rotor em curto-circuito, é igual a 90 A. Com o objetivo de reduzi-la, foi empregada uma chave compensadora com tensão calibrada para 65%. Nesta condição, os valores da tensão nos bornes (em Volts) e da corrente no motor (em ampères), respectivamente, são:

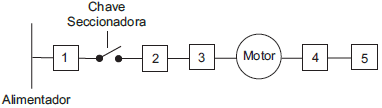

A figura abaixo mostra um esquema típico de alimentação de um motor de indução de rotor bobinado com controle de partida.

A seqüência numérica, de cima para baixo, para completar o quadro de correspondência, é:

A curva de torque (m_M) x velocidade(n) de um Motor de Indução, nas proximidades da velocidade síncrona (nº), pode ser aproximada pela equação da reta m_M = k₁(n_o – n). Considere que este motor acione uma carga com característica de torque dada pela equação: m_C = k₂n.

O valor do escorregamento deste motor, no ponto de operação, é:
