De acordo com as normas ABNT, pode-se afirmar, quanto ao contador de pulsos da figura acima, que este possui sinal de

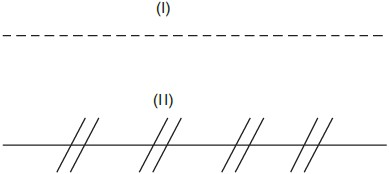

Na figura acima são apresentados os símbolos de dois sinais de linhas de instrumentação. Os símbolos (I) e (II) representam, respectivamente, os sinais

Um enlace óptico ponto-a-ponto precisa ser especificado para prover uma ligação de banda-larga entre duas localidades afastadas. A sensibilidade dos detectores disponíveis é de –90 dBm. Pretende-se trabalhar com fibras ópticas de 2 km de comprimento, usando emendas por fusão até cobrir a distância total de 50 km, suficientes para prover a ligação desejada. A fibra utilizada apresenta perda específica de 0,5 dB/km. Considere, ainda, que um amplificador óptico de ganho de potência linear igual a 100 será usado na entrada do receptor, e que cada emenda impõe uma atenuação de 1 dB ao sinal transmitido. A potência mínima de transmissão, em dBm, para o funcionamento do enlace é

Quanto às camadas do modelo de referência OSI, é correto afirmar que

Quanto aos controladores lógicos programáveis (CLPs), pode-se afirmar que

A fim de controlar um processo que envolve a monitoração permanente do nível de um fluido não metálico em um reservatório, um técnico terá de especificar o sensor que deverá ser usado. Dentre os sensores a seguir, aquele que o técnico NÃO poderá utilizar é o sensor

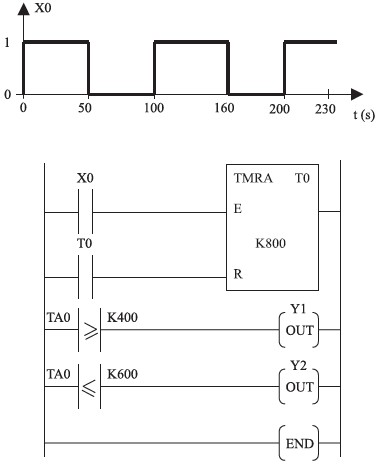

A figura acima apresenta o gráfico do sinal X0 e o programa de um CLP em linguagem Ladder, contendo um temporizador acumulador, onde E representa o sinal de enable e R, o de reset. As bobinas de saída Y1 e Y2 comandam, respectivamente, os acendimentos das lâmpadas L1 e L2. Considere que a execução do programa foi iniciada em t = 0 e que o temporizador esteja inicializado nesse instante. O tempo total aproximado, em segundos, em que as lâmpadas L1 e L2 permanecem simultaneamente acesas no intervalo de tempo entre 0s até 230s é

Um PT100 foi instalado em planta industrial para medir a temperatura de processo em um reator exotérmico. Se a resistência do PT100 apresentar o valor de 100 ohms, qual deverá ser a temperatura, em ºC, do reator?

Um medidor de nível com sinal de saída elétrico na faixa de 4 a 20mA encontra-se instalado em um tanque cilíndrico de mistura, conforme a figura acima. Uma das etapas de manutenção da instrumentação instalada corresponde a aferir a medida apresentada pelo transmissor utilizando uma trena para medir a parte vazia do tanque. Considerando que a instrumentação esteja em perfeitas condições de funcionamento, quando o transmissor estiver gerando 8mA, com que percentual o tanque estará cheio e qual será a medida da trena, respectivamente?

Considere os seguintes transmissores:

- de nível pneumático, gerando sinais (St_Nível) na faixa de 3 a 15 psig e calibrado para a faixa de 0 a 16 metros;

- de temperatura analógico, gerando sinais (St_Temp) na faixa de 4 a 20 mA e calibrado para a faixa de 10 a 170 ºC.

Os sinais St_Nível e St_Temp, correspondentes a um nível de 12 metros e a uma temperatura de 90 ºC, respectivamente, são:
