A medida de pH pode ser feita em uma célula composta de um eletrodo indicador de vidro e um eletrodo de referência. O tipo de método que atende a esse objetivo denomina-se

A cromatografia é um método de separação de espécies químicas muito semelhantes. São tipos de cromatografia líquida, EXCETO a de

Protocolos de redes industriais são utilizados em conexões entre equipamentos, sensores, atuadores, entre outros. A esse respeito, analise as afirmativas apresentadas a seguir.

I - O protocolo HART permite a comunicação digital simultânea com o sinal analógico de 4 a 20 mA.

II - O protocolo HART utiliza a modulação FSK, na qual as frequências de 1200 Hz e 2200 Hz correspondem, respectivamente, a 1 e 0 lógicos.

III - O Profibus FMS apresenta sua configuração em nível de célula ou controle.

IV - A desvantagem do protocolo Foundation Fieldbus é a impossibilidade de configuração multimestre.

São corretas APENAS as afirmativas

Tratando-se de redes industriais, aspectos como topologia e métodos de checagem de erros são importantes. A esse respeito, analise as afirmativas a seguir.

I - São topologias de rede as configurações em anel, barramento e estrela, entre outras.

II - Na forma Half-Duplex a comunicação é realizada nos dois sentidos, simultaneamente.

III - São exemplos de métodos de detecção de erros: paridade, checksum e CRC.

IV - A EIA (Electronics Industry Association) criou, entre outras, as Normas RS232 e RS485, ambas multidrop.

São corretas APENAS as afirmativas

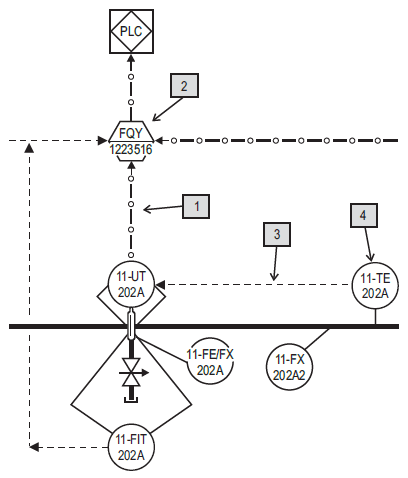

A figura acima apresenta parte de um fluxograma de engenharia. Dentre os itens apontados e numerados na figura, os que estabelecem uma correspondência correta são

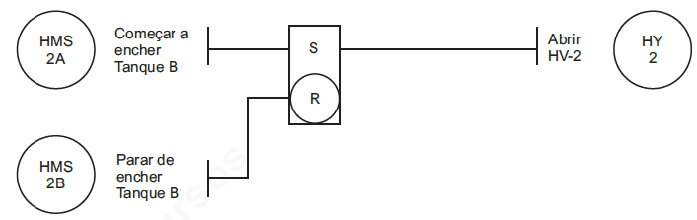

A figura acima corresponde a um(a)

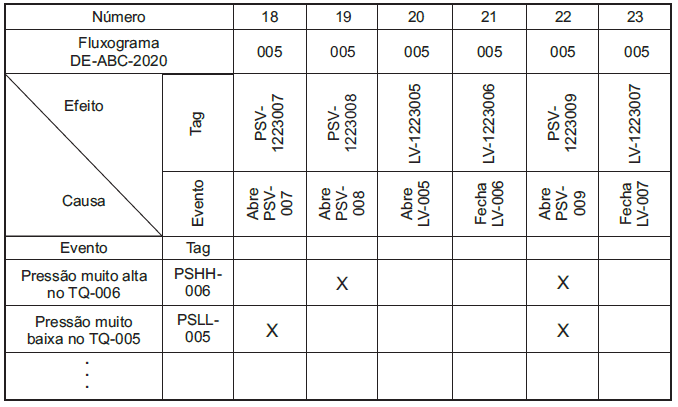

Utilizando a matriz de causa e efeito apresentada acima, as medidas que serão adotadas, caso ocorra alarme de pressão muito alta no TQ-006, são:

Quanto ao tipo de proteção dos equipamentos de instrumentação e de dispositivos elétricos, analise as simbologias e os termos correspondentes.

I - Ex d - Equipamento de segurança aumentada

II - Ex i - Equipamento de segurança intrínseca

III - Ex e - Equipamento à prova de explosão

IV - Ex n - Equipamento não acendível

V - Ex s - Equipamento especial

Corresponde a uma relação correta entre simbologia e termo APENAS o apresentado em

A respeito da Norma ANSI-ISA-S5.1 e dos fluxogramas de engenharia, analise as denominações a seguir.

I - FIT – indicador e totalizador de fluxo.

II - PCV – válvula de controle passivo.

III - TRC – controlador registrador de temperatura.

IV - PDIC – controlador indicador de pressão diferencial.

São corretas APENAS as denominações

Em uma sala de controle, um operador precisou verificar o nível de um tanque. Para isso, utilizou transmissores, tendo o conhecimento de que
