Dentre os tipos de disjuntores abaixo, aquele que não corresponde a um tipo de disjuntor utilizado em média tensão é

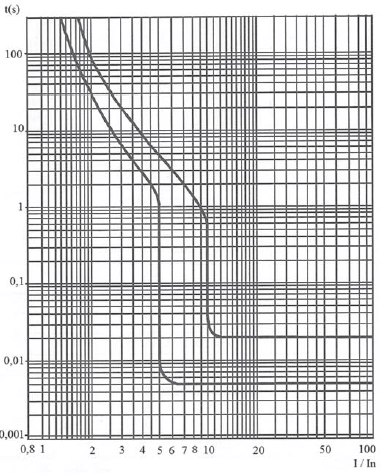

A figura acima mostra as curvas características de Tempo x Corrente de dois disjuntores: geral de entrada (In=200A) e de ramal (In=100A). Havendo um curto-circuito de 1,4 kA, a jusante do disjuntor de ramal, o tempo de atuação desse disjuntor e, caso ele falhe, o tempo do disjuntor geral são, em ms e s, respectivamente,

Dentre os ensaios para verificação do desempenho de motores de indução, descritos abaixo, qual NÃO se aplica a motores de indução de rotor bobinado?

Considerando-se as máquinas assíncronas trifásicas em regime permanente, analise as afirmativas abaixo.

I – A velocidade do rotor (n) em RPM pode ser expressa, em termos do escorregamento (s) e da velocidade síncrona (n_s) como n = (1-s) n_s.

II – A frequência das correntes induzidas no rotor é a mesma das correntes do estator.

III – O conjugado máximo não depende da resistência do rotor, embora o escorregamento onde ele ocorre seja diretamente proporcional a ela.

Está correto o que se afirma em

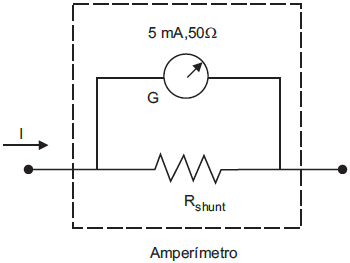

A figura acima mostra um amperímetro construído com um Galvanômetro (de 5 mA e 50!$ Ω !$) e uma resistência em paralelo (R_shunt). Para que esse amperímetro possa medir a corrente I de10A, o valor de R_shunt é, aproximadamente,

Uma fonte de tensão possui tensão em vazio, ou seja, sem carga, de 50V. Ao se conectar uma carga de 50!$ Ω !$, a tensão medida na saída diminui para 40V. O valor percentual da regulação de tensão da fonte é

A potência fornecida a um circuito trifásico de três fios, conectado em Y ou !$ \Delta !$ , equilibrado ou não, pode ser medida com apenas dois wattímetros, se eles forem conectados adequadamente ao circuito e as leituras forem interpretadas de maneira correta. A figura acima mostra uma das maneiras de conectar os Wattímetros (W1 e W2). A esse respeito, analise as afirmativas abaixo.

I – Se a carga tiver um fator de potência (atrasado ou adiantado) menor do que 0,5, a leitura dos dois Wattímetros é positiva, e a potência total é a soma das leituras.

II – Se a carga tiver um fator de potência (atrasado ou adiantado) maior do que 0,5, uma das leituras é negativa, é a potência total é a diferença entre as leituras.

III – Quando o fator de potência da carga for unitário, ou seja, carga puramente resistiva, as leituras dos Wattímetros são iguais.

IV – Se o fator de potência da carga for nulo, ou seja, carga puramente reativa, as leituras dos Wattímetros são iguais, porém, com sinais opostos.

Está correto APENAS o que se afirma em

A figura acima mostra a distribuição do campo magnético em torno de um condutor (fio) percorrido por uma corrente elétrica i. Considerando o comprimento do condutor muito maior que a distância R do ponto P ao condutor, o valor da Densidade de Fluxo Magnético B no ponto P, sendo R = 0,30 m e i = 9A, é, em Tesla,

Dado: !$ μ_o=4 \pi \, 10^{-7} !$ T.m/A

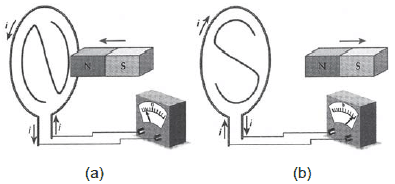

Na figura (a) acima, quando o polo norte do ímã se aproxima da espira, o amperímetro, de zero central, indica que a corrente elétrica está circulando no sentido anti-horário. Quando o imã se afasta da bobina, conforme mostra a figura (b) acima, observa-se que a corrente passa a circular no sentido contrário ao anterior, ou seja, horário. Esse fenômeno está fundamentado na Lei que afirma “O sentido da corrente induzida é tal que, por seus efeitos, opõe-se à causa que lhe deu origem”. Essa Lei é denominada Lei de

Um sistema trifásico alimentado por um banco de transformadores, ligados numa configuração !$ \Delta - \Delta !$, tem o primário de um dos transformadores aberto de forma acidental. Assim, as unidades resultantes passam a trabalhar numa configuração denominada delta aberto ou V-V. Se os três transformadores, ligados em !$ \Delta - \Delta !$, estavam suprindo carga nominal, e um transformador é removido, passando a trabalhar em V-V, a sobrecarga em cada um dos transformadores remanescentes é de, aproximadamente,
