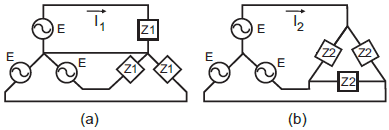

As figuras acima mostram dois circuitos trifásicos, (a) e (b), com cargas equilibradas. A fonte de alimentação de ambos os circuitos é igual e seu módulo vale E volts. Para que a corrente I₁, do circuito (a), seja igual a corrente I₂, do circuito (b), é necessário que Z1 seja igual a

Para corrigir o fator de potência de um motor de 7 HP para o valor de 1.0, o valor da potência reativa fornecida por um banco de capacitores a ser ligado junto com o motor é, em VAR,

Dados do Motor: 220V, Trifásico, 60Hz, Rendimento = 0,7 e Fator de potência = 0,8.

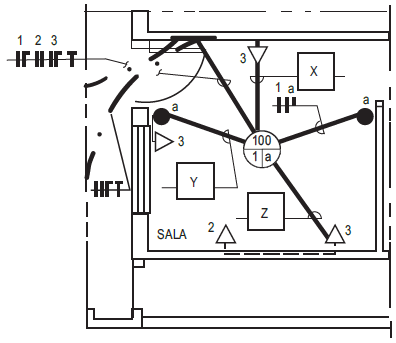

A figura acima mostra parte de uma planta elétrica de uma instalação residencial. Observando as ligações indicadas, representam a simbologia correspondente às ligações a serem mostradas nos quadros indicados pelas letras X, Y e Z, respectivamente,

X

Y

Z

Em uma pequena indústria, a carga está distribuída da seguinte forma:

- P1 = 200 kW ; Q1 = 200 !$ \sqrt3 !$ kVAR

- P2 = 100 kW ; Q1 = 80 !$ \sqrt3 !$ kVAR

- P3 = 180 kW ; Q3 = 130 !$ \sqrt3 !$ kVAR

- P4 = 50 kW ; Q1 = 120 !$ \sqrt3 !$ kVAR

O valor do fator de potência da carga total é

De acordo com as unidades básicas do Sistema Internacional de unidades (SI), o nome das unidades correspondentes às grandezas Comprimento, Massa, Tempo, Temperatura Termodinâmica e Intensidade Luminosa são, respectivamente,

O valor da energia necessária para deslocar uma carga de 120 !$ μ !$C entre dois pontos, cuja diferença de potencial é de 6V, em J, é

A escala utilizada para execução do desenho técnico da peça acima é

O desenho acima é de uma instalação elétrica, representada graficamente por um esquema

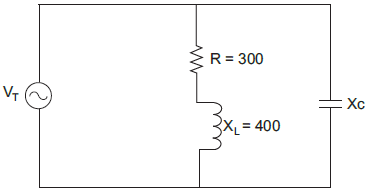

O valor da reatância Xc para o circuito acima ter fator de potência FP=1 é

Com relação à corrente de linha I e ao fator de potência FP do circuito acima, afirma-se que
