Um gerador síncrono de 20 polos é acionado por uma turbina hidráulica, cuja velocidade de rotação é função do ângulo de abertura da comporta de água. A função da velocidade da turbina, próxima à região nominal de operação, é definida por !$ n_{rpm} = 5alpha + 300 !$, em que !$ n_{rpm} !$ é a velocidade de rotação em rpm e α é o ângulo de abertura em graus.

Sabendo-se que a frequência da tensão elétrica gerada é igual a 60 Hz, então, o ângulo de abertura da comporta, em graus, é

A potência mecânica fornecida por um motor de indução de 4 polos, quando aciona uma carga, é de 950!$ pi !$ [W].

Sabendo-se que a frequência da rede elétrica é de 50 Hz, e que o escorregamento do rotor é constante e igual a 5%, então, o valor, em !$ N.m !$, do torque do eixo do motor, para essa condição, é

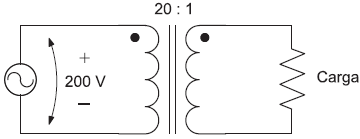

Um transformador ideal alimenta uma carga resistiva, conforme indicado na figura acima. O valor rms da tensão da fonte é de 200 V, e a potência dissipada na carga é de 20 W.

De acordo com as informações apresentadas, o valor da resistência da carga, em ohm, é

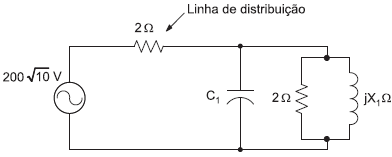

Como medida de conservação de energia, foram instalados capacitores para reduzir as perdas na linha de distribuição interna de uma fábrica através da correção do fator de potência. A figura acima mostra o diagrama elétrico equivalente monofásico da instalação com o capacitor já instalado, conforme indicado. Sabe-se que o valor do kWh é igual a R$ 0,50, e que o valor da capacitância C₁ é tal que o fator de potência resultante é igual a 100%.

Então, o valor, em reais, do consumo por fase, após a instalação do capacitor, para cada cinco horas de funcionamento da indústria, é

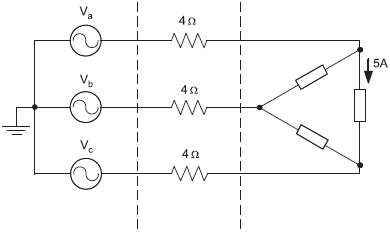

Uma carga é alimentada por uma fonte de tensão trifásica balanceada através de uma linha de distribuição, conforme indicado na figura acima.

Sabendo-se que o valor rms da corrente de fase da carga é igual a 5 A, então, a potência total dissipada na linha de distribuição, em watt, é

No circuito da figura acima, a corrente de carga em função do tempo é !$ I_{carga}(t)=10 sqrt2 cos (100t+30º)A !$.

No Sistema Internacional de Unidades, a unidade de carga elétrica é coulomb [C].

Considerando-se somente as unidades de base do SI, essa unidade é

Os relés temporizados são dispositivos utilizados em diversos comandos elétricos. O relé temporizado com retardo na energização mantém o estado inicial do contato (estado de repouso) mesmo após a energização do relé. Depois de transcorrido o tempo predeterminado (tempo de ajuste do relé), o contato comuta para o estado acionado, mantendo-se nesse estado até que o relé seja desenergizado.

Qual das simbologias abaixo representa o contato de um relé temporizado com retardo na energização?

A partir da análise do projeto de instalação elétrica acima, considere as afirmações a seguir.

I - As lâmpadas da instalação são acionadas simultaneamente através de interruptores paralelos (three-way).

II - As simbologias da tomada e dos seus condutores de alimentação indicam que se trata de uma tomada baixa, alimentada por dois condutores fase e um condutor terra.

III - A simbologia adotada no quadro de distribuição indica que se trata de um quadro geral de luz e força embutido.

Está correto APENAS o que se afirma em

Com relação aos diversos tipos de acionamento de motores de indução trifásicos, considere as afirmativas abaixo.

I - O acionamento através da chave estrela-triângulo proporciona torque de partida inferior ao obtido com a partida direta na conexão triângulo.

II - O acionamento através da chave compensadora reduz a velocidade do motor devido à redução do número de seus polos.

III - No comando de reversão trifásica a contator, a reversão do sentido de rotação do motor é feita através da inversão de duas das três fases de alimentação em seus terminais.

Está correto APENAS o que se afirma em
